N° de commande
: 500230

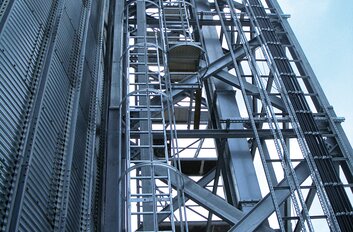

Échelle à crinoline à plusieurs sections (échelle de secours), aluminium anodisé
4 785,00 €
PVC hors TVA
Spécifications
Hauteur de montée
10,92 m
Longueur de l'échelle avec montant de sortie
12,12 m
Largeur extérieure
520 mm
Hauteur des montants
60 mm
Charge max.
150 kg
Utilisation prévue
Échelles de secours
Conception
À plusieurs sections
Matériau
Aluminium anodisé
Poids
99 kg
Division commerciale
MUNK Günzburger Steigtechnik
N° d'article
500230
Prix
4 785,00 €
Information

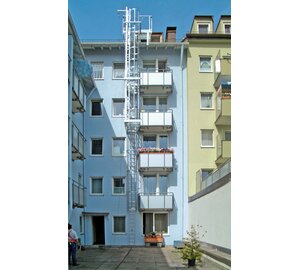

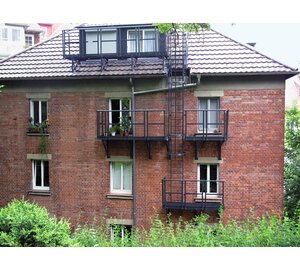

- Domaine d'application : Les échelles de secours sont des installations structurelles qui permettent à des personnes en mesure de se sauver elles-mêmes de fuir en cas de danger ou qui permettent de sauver des personnes.
- Indépendamment de la hauteur de montée, les éléments suivants s’appliquent :
- Pour la protection anti-chute, le dispositif anti-chute n’est pas autorisé
- Lors de la conception d’échelles de secours, et plus particulièrement de la sécurisation d’accès, le service de protection incendie responsable doit être impliqué
- Un justificatif de la capacité portante du support doit être établi pour chaque projet de construction par un expert en charge de la stabilité
- La présence d’un garde-corps est nécessaire des deux côtés de l’échelle à crinoline ou au niveau de la sortie si la sortie n’est pas sécurisée
- L’écart à la sortie ne doit pas dépasser 75 mm
- Pour des hauteurs de chute supérieures à 1 m, des dispositifs de retenue sont nécessaires aux entrées, sorties et sauts de loup
- Pour des passerelles latérales, les éléments de l’échelle peuvent être installés plus haut
- Dimension d’accès : Distance entre le niveau d’entrée et le premier barreau 100 – 400 mm ; barreau supérieur au ras du niveau d’entrée
- L’écart entre les échelles à crinoline et le garde-corps ne doit pas dépasser 120 mm
- Mécanisme de déclenchement de l’échelle d’accès de secours via une pédale de commande ou une barre de sécurité
- Un élément d’échelle mobile verticalement n’est autorisé que sur le segment le plus bas de l’échelle. Cet élément d’échelle mobile doit s’abaisser automatiquement avant d’y accéder. En position abaissée, les barreaux du segment le plus bas de l’échelle et de l’échelle de secours déployée doivent être à la même hauteur
- Les plates-formes d’accès doivent, en tant que possibilités d’accès sur des échelles de secours, couvrir toute l’ouverture d’accès (largeur de la fenêtre, p. ex.)
- Le chevauchement vertical de sections d’échelles consécutives doit être d’au moins 1 680 mm
- Les ouvertures de passage à l’intérieur des balcons ainsi que les ouvertures d’accès dans les enceintes de balcons doivent être protégées contre les chutes de personnes. La conception technique doit garantir durablement le bon fonctionnement de l’appareil
- L’échelle de secours doit se terminer dans des zones stables et sécurisées prévues pour des voies d’évacuation menant hors des zones dangereuses
- Certification d'entreprise : ISO 9001
- Certification d'entreprise : EN 1090
- Certification d'entreprise : EcoVadis
- RoHS
- REACH
- Le groupe MUNK se conforme à un code de conduite.
- La loi sur la chaîne d'approvisionnement ne s'applique pas en raison de notre taille
- Les matériaux utilisés sont indiqués dans la spécification technique
- Production respectueuse des ressources : installations photovoltaïques propres
- Consommation d'énergie efficace lors de la fabrication : éclairage LED
- Réparabilité, longévité et qualité : 15 ans de garantie sur les produits de série made in Germany
- Recyclabilité : nos produits sont en grande partie composés d'aluminium, d'acier ou de bois et peuvent être directement envoyés au processus de recyclage.
- Conditions de travail socialement acceptables dans la production : salaires équitables, égalité entre les sexes
- Emballage économique et recyclable : pas d'utilisation de polystyrène, utilisation prédominante de bois et de carton, faible proportion de plastique.
- Pas de risque pour la santé des utilisateurs
Étendue de la livraison

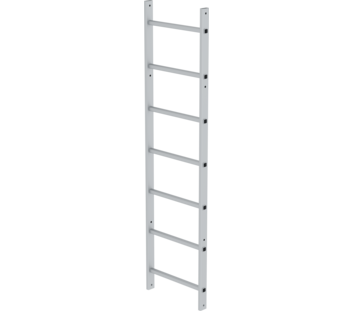

- 061264 - Élément d'échelle en aluminium anodisé: 1 x
- 061265 - Élément d'échelle en aluminium anodisé: 4 x
- 061243 - Montant de sortie droit: 2 x
- 063249 - Support mural rigide 200 mm acier galvanisé: 18 x
- 061234 - Arceau de crinoline de Ø 700 mm: 8 x
- 061235 - Montant de crinoline de 3 000 mm de long: 19 x
- 061963 - Arceau de crinoline décalé: 2 x
- 063961 - Plate-forme de changement entre sections d’échelle Ø 700 mm: 1 x
- 061236 - Connecteur d’échelle à crinoline 200 mm: 6 x
Sécurité. Made in Germany.
Tableau comparatif
| Nom du produit | Échelle à crinoline à plusieurs sections (échelle de secours), aluminium anodisé 12,12 m | Échelle à crinoline à plusieurs sections (échelle de secours), aluminium anodisé 12,96 m | Échelle à crinoline à plusieurs sections (échelle de secours), aluminium anodisé 14,36 m | Échelle à crinoline à plusieurs sections (échelle de secours), aluminium anodisé 15,20 m | Échelle à crinoline à plusieurs sections (échelle de secours), aluminium anodisé 16,32 m | Échelle à crinoline à plusieurs sections (échelle de secours), aluminium anodisé 17,16 m | Échelle à crinoline à plusieurs sections (échelle de secours), aluminium anodisé 18,00 m | Échelle à crinoline à plusieurs sections (échelle de secours), aluminium anodisé 18,84 m | Échelle à crinoline à plusieurs sections (échelle de secours), aluminium anodisé 19,96 m |
|---|---|---|---|---|---|---|---|---|---|
| Hauteur de montée | 10,92 m | 11,76 m | 13,16 m | 14 m | 15,12 m | 15,96 m | 16,8 m | 17,64 m | 18,76 m |
| Longueur de l'échelle avec montant de sortie | 12,12 m | 12,96 m | 14,36 m | 15,2 m | 16,32 m | 17,16 m | 18 m | 18,84 m | 19,96 m |
| Largeur extérieure | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm |
| Hauteur des montants | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm |
| Charge max. | 150 kg | 150 kg | 150 kg | 150 kg | 150 kg | 150 kg | 150 kg | 150 kg | 150 kg |
| Utilisation prévue | Échelles de secours | Échelles de secours | Échelles de secours | Échelles de secours | Échelles de secours | Échelles de secours | Échelles de secours | Échelles de secours | Échelles de secours |
| Conception | À plusieurs sections | À plusieurs sections | À plusieurs sections | À plusieurs sections | À plusieurs sections | À plusieurs sections | À plusieurs sections | À plusieurs sections | À plusieurs sections |
| Matériau | Aluminium anodisé | Aluminium anodisé | Aluminium anodisé | Aluminium anodisé | Aluminium anodisé | Aluminium anodisé | Aluminium anodisé | Aluminium anodisé | Aluminium anodisé |
| Poids | 99 kg | 107 kg | 141 kg | 143 kg | 155 kg | 158 kg | 160 kg | 170 kg | 203 kg |
| Division commerciale | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik |
| N° d'article | 500230 | 500235 | 500240 | 500245 | 500250 | 500255 | 500260 | 500265 | 500270 |
| Prix | 4 785,00 € | 5 281,00 € | 6 993,00 € | 7 164,00 € | 7 655,00 € | 7 835,00 € | 8 006,00 € | 8 261,00 € | 10 279,00 € |
| Acheter en ligne |
Aperçu des échelles fixes
Toutes les échelles fixes en un coup d'œil :
- Échelles à crinoline à une section selon les normes DIN 18799-1/-3, DIN 14094-1 et DIN EN ISO 14122-4 (en fonction du choix de la norme et de la situation sur le site de la sortie, des composants supplémentaires tels que marche de sortie, garde-corps et porte de sécurité sont nécessaires).
- DIN 18799-1 : Échelles à crinoline permanentes à plusieurs sections sur édifices
- DIN 14094-1 : Échelles de secours à plusieurs sections
- DIN EN ISO 14122-4 : Échelles à crinoline permanentes à plusieurs sections sur machines
