N° de commande
: 520231

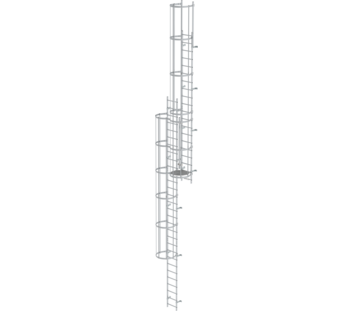

Échelle à crinoline à plusieurs sections (machines), acier galvanisé
4 145,00 €
PVC hors TVA
Spécifications
Hauteur de montée
10,92 m
Longueur de l'échelle avec montant de sortie
12,12 m
Largeur extérieure
520 mm
Hauteur des montants
60 mm
Charge max.
150 kg
Utilisation prévue
sur machines
Conception
À plusieurs sections
Matériau
Acier galvanisé
Poids
228 kg
Division commerciale
MUNK Günzburger Steigtechnik
N° d'article
520231
Prix
4 145,00 €
Information
- Domaine d'application : Accès à des machines et à des installations.
- Indépendamment de la hauteur de montée, les éléments suivants s’appliquent :
- Pour la protection anti-chute, la crinoline doit être préférée au dispositif anti-chute (combinaison non autorisée car le sauvetage des personnes est entravé par la crinoline).
- Examen par la médecine du travail pour déterminer l'aptitude au travail en hauteur (p. ex. G 41), la nécessité dépend de l’évaluation des risques (notamment la hauteur totale, le type de protection anti-chute) des échelles à crinoline respectives
- Un justificatif de la capacité portante du support doit être établi pour chaque projet de construction par un expert en charge de la stabilité
- Un barrage (portes de sécurité) est toujours requis
- Si la situation d’accès l’exige, les échelles à crinoline avec dispositif anti-chute doivent être équipées de dispositifs de protection appropriés (p. ex. protection anti-accès en acier) contre toute utilisation non autorisée
- Pour des passerelles latérales, les éléments de l’échelle peuvent être installés plus haut
- Pour les sections d’échelles à plusieurs sections, le chevauchement de la crinoline doit être d’au moins 2 000 mm.
- La présence d’un garde-corps est nécessaire des deux côtés de l’échelle à crinoline ou au niveau de la sortie si la sortie n’est pas sécurisée
- L’écart à la sortie ne doit pas dépasser 60–75 mm
- Dimension d’accès : Écart de 100 à 400 mm entre le niveau d’entrée et le premier barreau. Le bord supérieur du barreau supérieur doit se trouver à la même hauteur que la surface de marche du point de sortie
- L’écart entre les échelles à crinoline et le garde-corps ne doit pas dépasser 120 mm
- Le raccordement au dispositif anti-chute doit être établi et démonté à partir d’un emplacement sécurisé
- Un emplacement sécurisé est, p. ex., une plate-forme dotée d’un garde-corps et d’un accès sécurisé
- Certification d'entreprise : ISO 9001
- Certification d'entreprise : EN 1090
- Certification d'entreprise : EcoVadis
- RoHS
- REACH
- Le groupe MUNK se conforme à un code de conduite.
- La loi sur la chaîne d'approvisionnement ne s'applique pas en raison de notre taille
- Les matériaux utilisés sont indiqués dans la spécification technique
- Production respectueuse des ressources : installations photovoltaïques propres
- Consommation d'énergie efficace lors de la fabrication : éclairage LED
- Réparabilité, longévité et qualité : 15 ans de garantie sur les produits de série made in Germany
- Recyclabilité : nos produits sont en grande partie composés d'aluminium, d'acier ou de bois et peuvent être directement envoyés au processus de recyclage.
- Conditions de travail socialement acceptables dans la production : salaires équitables, égalité entre les sexes
- Emballage économique et recyclable : pas d'utilisation de polystyrène, utilisation prédominante de bois et de carton, faible proportion de plastique.
- Pas de risque pour la santé des utilisateurs
Étendue de la livraison
- 063265 - Élément d'échelle en acier galvanisé: 5 x
- 063243 - Montant de sortie droit: 2 x
- 063249 - Support mural rigide 200 mm acier galvanisé: 18 x
- 063234 - Arceau de crinoline de Ø 700 mm: 9 x
- 063235 - Montant de crinoline de 3 000 mm de long: 23 x
- 063963 - Arceau de crinoline décalé: 2 x
- 063961 - Plate-forme de changement entre sections d’échelle Ø 700 mm: 1 x
- 061236 - Connecteur d’échelle à crinoline 200 mm: 6 x
- 063274 - Traverse de sécurité pour les modèles décalés: 1 x
Sécurité. Made in Germany.
Tableau comparatif

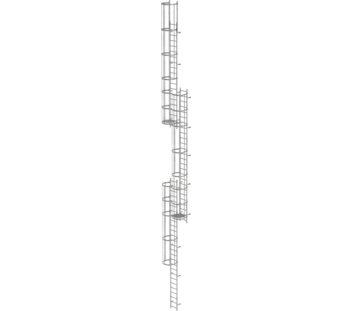

| Nom du produit | Échelle à crinoline à plusieurs sections (machines), acier galvanisé 12,12 m | Échelle à crinoline à plusieurs sections (machines), acier galvanisé 12,96 m | Échelle à crinoline à plusieurs sections (machines), acier galvanisé 14,36 m | Échelle à crinoline à plusieurs sections (machines), acier galvanisé 15,20 m | Échelle à crinoline à plusieurs sections (machines), acier galvanisé 16,32 m | Échelle à crinoline à plusieurs sections (machines), acier galvanisé 17,16 m | Échelle à crinoline à plusieurs sections (machines), acier galvanisé 18,00 m | Échelle à crinoline à plusieurs sections (machines), acier galvanisé 18,84 m | Échelle à crinoline à plusieurs sections (machines), acier galvanisé 19,96 m |
|---|---|---|---|---|---|---|---|---|---|
| Hauteur de montée | 10,92 m | 11,76 m | 13,16 m | 14 m | 15,12 m | 15,96 m | 168 m | 17,64 m | 18,76 m |
| Longueur de l'échelle avec montant de sortie | 12,12 m | 12,96 m | 14,36 m | 15,2 m | 16,32 m | 17,16 m | 18 m | 18,84 m | 19,96 m |
| Largeur extérieure | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm |
| Hauteur des montants | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm |
| Charge max. | 150 kg | 150 kg | 150 kg | 150 kg | 150 kg | 150 kg | 150 kg | 150 kg | 150 kg |
| Utilisation prévue | sur machines | sur machines | sur machines | sur machines | sur machines | sur machines | sur machines | sur machines | sur machines |
| Conception | À plusieurs sections | À plusieurs sections | À plusieurs sections | À plusieurs sections | À plusieurs sections | À plusieurs sections | À plusieurs sections | À plusieurs sections | À plusieurs sections |
| Matériau | Acier galvanisé | Acier galvanisé | Acier galvanisé | Acier galvanisé | Acier galvanisé | Acier galvanisé | Acier galvanisé | Acier galvanisé | Acier galvanisé |
| Poids | 228 kg | 239 kg | 316 kg | 329 kg | 348 kg | 362 kg | 368 kg | 391 kg | 466 kg |
| Division commerciale | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik |
| N° d'article | 520231 | 520236 | 520241 | 520246 | 520251 | 520256 | 520261 | 520266 | 520271 |
| Prix | 4 145,00 € | 4 326,00 € | 6 056,00 € | 6 231,00 € | 6 493,00 € | 6 756,00 € | 6 850,00 € | 7 032,00 € | 8 864,00 € |
| Acheter en ligne |
Aperçu des échelles fixes
Toutes les échelles fixes en un coup d'œil :
- Échelles à crinoline à une section selon les normes DIN 18799-1/-3, DIN 14094-1 et DIN EN ISO 14122-4 (en fonction du choix de la norme et de la situation sur le site de la sortie, des composants supplémentaires tels que marche de sortie, garde-corps et porte de sécurité sont nécessaires).
- DIN 18799-1 : Échelles à crinoline permanentes à plusieurs sections sur édifices
- DIN 14094-1 : Échelles de secours à plusieurs sections
- DIN EN ISO 14122-4 : Échelles à crinoline permanentes à plusieurs sections sur machines
Sous réserve de modifications techniques et de changements de prix. Les dimensions et les poids sont des valeurs approximatives. La responsabilité pour les erreurs et les fautes est exclue. Illustrations similaires, certaines illustrations montrent des équipements spéciaux. Les images d'aperçu sont représentatives d'une famille de produits et peuvent donc différer du produit réel que vous recherchez, par exemple en termes de nombre d'étapes ou de matériau.
