Plate-forme de travail modulaire sur le toit

Demande du client et mission

Le but du projet était de développer une plate-forme de travail modulaire sur le toit, spécialement conçue pour les travaux de maintenance sur les toits des trains. La construction devait garantir une adaptabilité flexible dans la dimension longitudinale tout en permettant un assemblage convivial pour l'utilisateur. Il était essentiel de créer un environnement de travail qui privilégie l'ergonomie et la sécurité pour le personnel de maintenance. De plus, la plate-forme de travail devait offrir stabilité et fiabilité tout en respectant les normes pertinentes pour répondre aux exigences élevées de notre client.

• Plate-forme de travail sur le toit pour les travaux de maintenance sur les toits des trains
• Adaptabilité modulaire en longueur pour divers types de trains
• Conception conviviale pour une manipulation facile
• Conditions de travail ergonomiques pour minimiser les contraintes
• Construction conforme aux normes et stable pour une sécurité et une fiabilité maximales

Notre solution

Système de plate-forme de travail modulaire

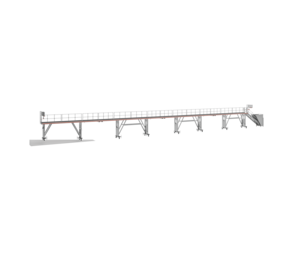

Nous avons développé un système composé de deux plate-formes de travail sur le toit, qui peuvent être positionnées à la fois sur les côtés gauche et droit d'un train. Chaque côté se compose de quatre modules individuels et de trois plateformes d'insertion, qui peuvent être étendues à une longueur totale de jusqu'à 40 mètres sans escalier.

Flexibilité et adaptabilité
La hauteur de la plate-forme peut être réglée manuellement à l'aide d'une manivelle et d'une crémaillère, par pas de 100 mm, ce qui permet d'adapter la hauteur à chaque utilisateur. Les modules individuels sont équipés d'un chariot, ce qui permet de les positionner et de les adapter facilement.

Caractéristiques de sécurité et ergonomie
La plate-forme de travail sur le toit offre une sécurité optimale grâce à des protections contre les chutes, comme des portes de sécurité auto-fermantes et des garde-corps pliables et télescopiques à l'avant et à l'arrière. De plus, les cadres de support sont revêtus de tôle perforée, offrant une protection supplémentaire et renforçant simultanément la structure.

Accessibilité et protection
L'accessibilité est assurée par des variotreppe, protégées contre les accès non autorisés par un enclos avec une porte auto-fermante. L'angle rabattable sur le côté longitudinal orienté vers le train protège le train contre les dommages et offre une zone de travail sûre et confortable pour le personnel.

Données techniques et construction
Avec une longueur de plate-forme variable allant jusqu'à 40 mètres, une hauteur de plate-forme réglable de 3.000 mm à 4.500 mm, notre solution répond aux exigences techniques d'un large éventail de types de trains. La stabilité et la capacité de charge sont garanties avec une charge de surface de 1,5 kN/m² et une charge totale de 500 kg.

Conclusion
Notre plate-forme de travail modulaire sur le toit innovante représente une solution précise et conforme aux normes, spécialement adaptée aux besoins du client. Elle offre un environnement de travail flexible, sûr et ergonomique, améliorant l'efficacité des processus de maintenance et protégeant le personnel des dangers. La capacité d'adaptation à différents types de trains et la manipulation facile font de la plate-forme un outil indispensable dans l'entretien moderne des chemins de fer.
