Saut de loup 45° en forme de Z

Demande du client et mission

Une entreprise de fabrication innovante avait besoin d'un saut de loup spécialisé pour son installation, conçu pour enjamber les convoyeurs à rouleaux et spécifiquement adapté aux exigences de maintenance. Le défi était de développer un saut de loup facile à démonter, ergonomique et sûr pour les employés, tout en étant stable, fiable et conforme aux normes.

• Saut de loup spécialisé pour les installations de production
• Démontage facile à des fins de maintenance
• Adaptation individuelle pour différents types d'installations
• Grande stabilité et sécurité au travail

Notre solution

Conception du saut de loup
Nous avons développé un saut de loup 45° en forme de Z, composé de deux plateformes de différentes longueurs et largeurs, reliées par deux escaliers amovibles. Six supports avec des angles de pied assurent la fixation sécurisée du saut de loup. Un système de main courante et de garde-corps enfichable entourant offre une sécurité supplémentaire.

Caractéristiques techniques

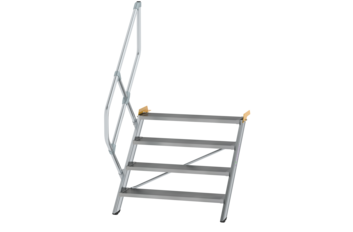

La plateforme principale a une longueur de 2860 mm et une largeur d'au moins 1200 mm, tandis que la deuxième plateforme mesure 960 mm de long et 650 mm de large. Les deux plateformes sont situées à une hauteur de 1800 mm au-dessus du sol. Les escaliers ont une inclinaison de 45°, avec des largeurs de marche de 1050 mm et 600 mm, et une profondeur de marche de 240 mm. Le revêtement est en aluminium strié.

Aspects de sécurité et de confort
Les plateformes sont conçues pour supporter une charge surfacique de 1,5 kN/m², avec une capacité de charge par marche allant jusqu'à 150 kg.

Conclusion
Le saut de loup 45° en forme de Z offre une solution sur mesure, sûre et flexible pour répondre aux exigences spécifiques de l'entreprise de fabrication. Avec son démontage facile, sa conception ergonomique et sa grande stabilité, il améliore l'efficacité et la sécurité lors des travaux de maintenance dans les installations de production.
