N° de commande
: 530130

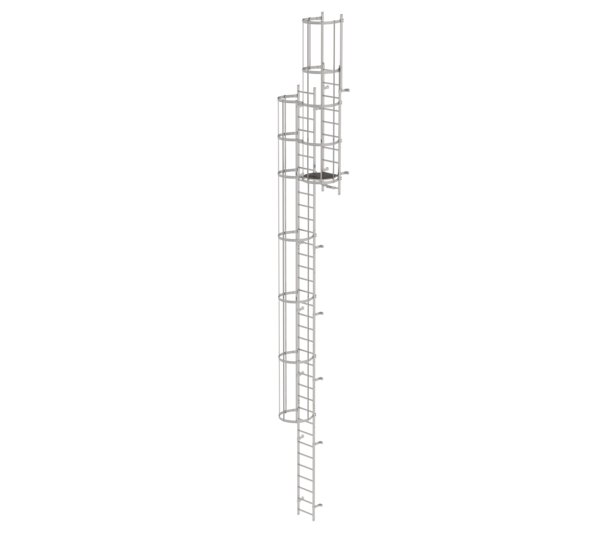

Échelle à crinoline à plusieurs sections (construction), acier inoxydable
12 000,00 €
PVC hors TVA
Spécifications
Hauteur de montée
10,64 m
Longueur de l'échelle avec montant de sortie
11,84 m
Largeur extérieure
520 mm
Hauteur des montants
60 mm
Écartement du mur
200 mm
Utilisation prévue
sur édifices
Conception
À plusieurs sections
Matériau
Acier inoxydable
Poids
190 kg
Division commerciale
MUNK Günzburger Steigtechnik
N° d'article
530130
Prix
12 000,00 €
Information
- Domaine d'application : Sur des bâtiments pour des travaux d'entretien et de nettoyage. Des critères particuliers s’appliquent aux cheminées en termes de fixation et de crinoline.
- Indépendamment de la hauteur de montée, les éléments suivants s’appliquent :
- Pour la protection anti-chute, il est possible d’utiliser soit une crinoline, soit un dispositif anti-chute (combinaison non autorisée, car le sauvetage des personnes est entravé par la crinoline)
- Examen par la médecine du travail pour déterminer l'aptitude au travail en hauteur (p. ex. G 41), la nécessité dépend de l’évaluation des risques (notamment la hauteur totale, le type de protection anti-chute) des échelles à crinoline respectives
- Un justificatif de la capacité portante du support doit être établi pour chaque projet de construction par un expert en charge de la stabilité
- Un barrage (portes de sécurité) est toujours requis
- Le chevauchement vertical de sections d’échelles consécutives doit être d’au moins 1 680 mm
- La présence d’un garde-corps est nécessaire des deux côtés de l’échelle à crinoline ou au niveau de la sortie si la sortie n’est pas sécurisée
- L’écart à la sortie ne doit pas dépasser 75 mm
- Dimension d’accès : Distance entre le niveau d’entrée et le premier barreau 100–400 mm Pour la sortie avant, le barreau supérieur doit se trouver à la hauteur du niveau de sortie
- Dimension d’accès : Écart de 100 à 400 mm entre le niveau d’entrée et le premier barreau
- Pour la sortie avant, le barreau supérieur doit se trouver à la hauteur du niveau de sortie
- Pour les échelles à crinoline dotées d’un dispositif anti-chute, la surface libre devant l’échelle doit être d’au moins 800 x 800 mm pour les trappes de passage. Ces dimensions doivent également être respectées pour les nouvelles installations existantes
- L’écart entre les échelles à crinoline et le garde-corps ne doit pas dépasser 180 mm
- Le raccordement au dispositif anti-chute doit être établi et démonté à partir d’un emplacement sécurisé
- Un emplacement sécurisé est, p. ex., une plate-forme dotée d’un garde-corps et d’un accès sécurisé
- Pour une saisie assurée des montants latéraux, l’espace libre existant par rapport aux pièces situées autour des montants latéraux doit être d’au moins 75 mm (sauf pour les éléments faisant partie de l’échelle à crinoline)
- Certification d'entreprise : ISO 9001
- Certification d'entreprise : EN 1090
- Certification d'entreprise : EcoVadis
- RoHS
- REACH
- Le groupe MUNK se conforme à un code de conduite.
- La loi sur la chaîne d'approvisionnement ne s'applique pas en raison de notre taille
- Les matériaux utilisés sont indiqués dans la spécification technique
- Production respectueuse des ressources : installations photovoltaïques propres
- Consommation d'énergie efficace lors de la fabrication : éclairage LED
- Réparabilité, longévité et qualité : 15 ans de garantie sur les produits de série made in Germany
- Recyclabilité : nos produits sont en grande partie composés d'aluminium, d'acier ou de bois et peuvent être directement envoyés au processus de recyclage.
- Conditions de travail socialement acceptables dans la production : salaires équitables, égalité entre les sexes
- Emballage économique et recyclable : pas d'utilisation de polystyrène, utilisation prédominante de bois et de carton, faible proportion de plastique.
- Pas de risque pour la santé des utilisateurs
Étendue de la livraison
- 068265 - Élément d'échelle en acier inoxydable: 2 x

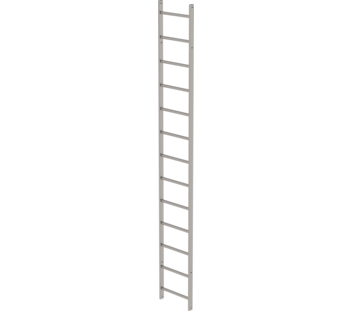

- 068266 - Élément d'échelle en acier inoxydable: 2 x
- 068243 - Montant de sortie droit: 2 x
- 068249 - Support mural, rigide, 200 mm, acier inoxydable: 18 x
- 068234 - Arceau de crinoline de Ø 700 mm: 8 x
- 068235 - Montant de crinoline de 3 000 mm de long: 19 x
- 068963 - Arceau de crinoline décalé: 2 x
- 068961 - Plate-forme de changement entre sections d’échelle Ø 700 mm: 1 x
- 068236 - Connecteur d’échelle à crinoline 200 mm: 4 x
Sécurité. Made in Germany.
Tableau comparatif
| Nom du produit | Échelle à crinoline à plusieurs sections (construction), acier inoxydable 11,84 m | Échelle à crinoline à plusieurs sections (construction), acier inoxydable 12,96 m | Échelle à crinoline à plusieurs sections (construction), acier inoxydable 13,80 m | Échelle à crinoline à plusieurs sections (construction), acier inoxydable 14,64 m | Échelle à crinoline à plusieurs sections (construction), acier inoxydable 15,48 m | Échelle à crinoline à plusieurs sections (construction), acier inoxydable 16,32 m | Échelle à crinoline à plusieurs sections (construction), acier inoxydable 17,16 m | Échelle à crinoline à plusieurs sections (construction), acier inoxydable 18,28 m | Échelle à crinoline à plusieurs sections (construction), acier inoxydable 19,12 m | Échelle à crinoline à plusieurs sections (construction), acier inoxydable 19,96 m |
|---|---|---|---|---|---|---|---|---|---|---|
| Hauteur de montée | 10,64 m | 11,76 m | 12,6 m | 13,44 m | 14,28 m | 15,12 m | 15,96 m | 17,08 m | 17,92 m | 18,76 m |
| Longueur de l'échelle avec montant de sortie | 11,84 m | 12,96 m | 13,8 m | 14,64 m | 15,48 m | 16,32 m | 17,16 m | 18,28 m | 19,12 m | 19,96 m |
| Largeur extérieure | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm |
| Hauteur des montants | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm |
| Écartement du mur | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm |
| Utilisation prévue | sur édifices | sur édifices | sur édifices | sur édifices | sur édifices | sur édifices | sur édifices | sur édifices | sur édifices | sur édifices |
| Conception | À plusieurs sections | À plusieurs sections | À plusieurs sections | À plusieurs sections | À plusieurs sections | À plusieurs sections | À plusieurs sections | À plusieurs sections | À plusieurs sections | À plusieurs sections |
| Matériau | Acier inoxydable | Acier inoxydable | Acier inoxydable | Acier inoxydable | Acier inoxydable | Acier inoxydable | Acier inoxydable | Acier inoxydable | Acier inoxydable | Acier inoxydable |
| Poids | 190 kg | 206 kg | 217 kg | 228 kg | 237 kg | 254 kg | 264 kg | 274 kg | 289 kg | 302 kg |
| Division commerciale | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik |
| N° d'article | 530130 | 530135 | 530140 | 530145 | 530150 | 530155 | 530160 | 530165 | 530170 | 530175 |
| Prix | 12 000,00 € | 12 904,00 € | 13 515,00 € | 14 088,00 € | 14 513,00 € | 15 456,00 € | 15 963,00 € | 16 523,00 € | 17 306,00 € | 18 051,00 € |
| Acheter en ligne |
Aperçu des échelles fixes
Toutes les échelles fixes en un coup d'œil :
- Échelles à crinoline à une section selon les normes DIN 18799-1/-3, DIN 14094-1 et DIN EN ISO 14122-4 (en fonction du choix de la norme et de la situation sur le site de la sortie, des composants supplémentaires tels que marche de sortie, garde-corps et porte de sécurité sont nécessaires).
- DIN 18799-1 : Échelles à crinoline permanentes à plusieurs sections sur édifices
- DIN 14094-1 : Échelles de secours à plusieurs sections
- DIN EN ISO 14122-4 : Échelles à crinoline permanentes à plusieurs sections sur machines
Sous réserve de modifications techniques et de changements de prix. Les dimensions et les poids sont des valeurs approximatives. La responsabilité pour les erreurs et les fautes est exclue. Illustrations similaires, certaines illustrations montrent des équipements spéciaux. Les images d'aperçu sont représentatives d'une famille de produits et peuvent donc différer du produit réel que vous recherchez, par exemple en termes de nombre d'étapes ou de matériau.
