Bestell-Nr.
: 530130

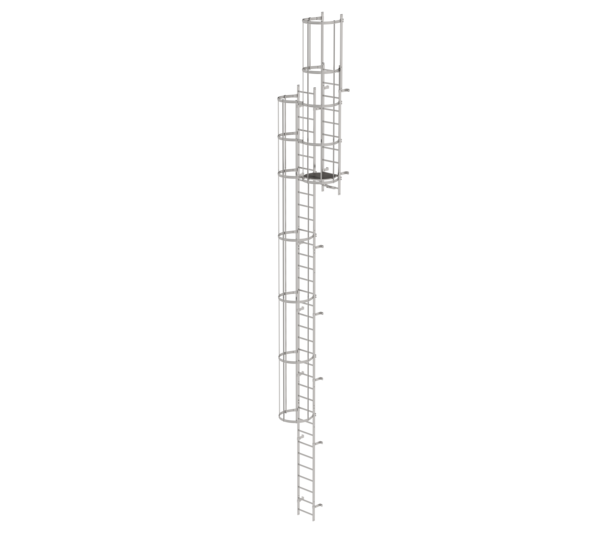

Mehrzügige Steigleiter mit Rückenschutz (Bau) Edelstahl
12.000,00 €
UVP ohne MwSt.
Spezifikationen
Steighöhe
10,64 m
Leiterlänge inkl. Ausstiegsholm
11,84 m
Außenbreite
520 mm
Holmhöhe
60 mm
Wandabstand
200 mm
Verwendungszweck
Bauliche Anlagen
Bauart
Mehrzügig
Material
Edelstahl
Gewicht
190 kg
Geschäftsbereich
MUNK Günzburger Steigtechnik
Artikel-Nr.
530130
Preis
12.000,00 €
Informationen
- Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften.
- Unabhängig von der Steighöhe gilt:
- Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt, da die Rettung von Personen durch den Rückenschutz behindert wird)
- Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z.B. G 41), die Notwendigkeit hängt von der Gefährdungsbeurteilung (u.a. Gesamtsteighöhe, Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab
- Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit erbracht werden
- Durchgangssperre (Sicherungstüre) wird immer benötigt
- Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen
- An ungesicherten Ausstiegsebenen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich
- Spalt beim Austritt darf nicht größer als 75 mm sein
- Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100–400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen
- Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm
- Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen
- Bei Steigleitern mit Steigschutz muss bei Durchstiegen der Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden.
- Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 180 mm betragen
- Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein
- Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang
- Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören)
- Unternehmenszertifizierung: ISO 9001
- Unternehmenszertifizierung: EN 1090
- Unternehmenszertifizierung: EcoVadis
- RoHS
- REACH
- Die MUNK Group arbeitet mit einem Code of Conduct
- Das Lieferkettengesetz findet aufgrund unserer Größe keine Anwendung
- Die verwendeten Materialien sind der technischen Spezifikation aufgeführt
- Ressourcenschonende Herstellung: eigene Photovoltaik-Anlagen
- Energieeffizienter Verbrauch bei der Herstellung: LED-Beleuchtung
- Reparaturfähigkeit, Langlebigkeit und Qualität: 15 Jahre Garantie auf Serienprodukte made in Germany
- Recyclingfähigkeit: Unsere Produkte bestehen zum größten Teil aus Aluminium, Stahl oder Holz und können direkt dem Recyclingprozess zugeführt werden.
- Sozialverträgliche Arbeitsbedingungen in der Produktion: faire Löhne, Gleichberechtigung zwischen den Geschlechtern
- Sparsame und recyclingfähige Verpackung: Kein Einsatz von Styropor, überwiegend Nutzung von Holz und Pappe, geringe Anteile von Kunststoff
- Keine gesundheitliche Belastung der Anwenderinnen und Anwender
Lieferumfang
- 068265 - Leiterteil Edelstahl: 2 x
- 068266 - Leiterteil Edelstahl: 2 x
- 068243 - Ausstiegsholm gerade: 2 x
- 068249 - Wandhalter, starr 200mm, Edelstahl: 18 x
- 068234 - Rückenschutzbügel Ø 700 mm: 8 x
- 068235 - Rückenschutzstrebe 3.000mm lang: 19 x
- 068963 - Rückenschutzbügel versetzte Ausführung: 2 x
- 068961 - Umsteigeplattform zwischen Leiterzügen Ø 700 mm: 1 x
- 068236 - Steigleiterverbinder 200 mm: 4 x
Sicherheit. Made in Germany.
Vergleichstabelle
| Produktbezeichnung | Mehrzügige Steigleiter mit Rückenschutz (Bau) Edelstahl 11,84m | Mehrzügige Steigleiter mit Rückenschutz (Bau) Edelstahl 12,96m | Mehrzügige Steigleiter mit Rückenschutz (Bau) Edelstahl 13,80m | Mehrzügige Steigleiter mit Rückenschutz (Bau) Edelstahl 14,64m | Mehrzügige Steigleiter mit Rückenschutz (Bau) Edelstahl 15,48m | Mehrzügige Steigleiter mit Rückenschutz (Bau) Edelstahl 16,32m | Mehrzügige Steigleiter mit Rückenschutz (Bau) Edelstahl 17,16m | Mehrzügige Steigleiter mit Rückenschutz (Bau) Edelstahl 18,28m | Mehrzügige Steigleiter mit Rückenschutz (Bau) Edelstahl 19,12m | Mehrzügige Steigleiter mit Rückenschutz (Bau) Edelstahl 19,96m |
|---|---|---|---|---|---|---|---|---|---|---|
| Steighöhe | 10,64 m | 11,76 m | 12,6 m | 13,44 m | 14,28 m | 15,12 m | 15,96 m | 17,08 m | 17,92 m | 18,76 m |
| Leiterlänge inkl. Ausstiegsholm | 11,84 m | 12,96 m | 13,8 m | 14,64 m | 15,48 m | 16,32 m | 17,16 m | 18,28 m | 19,12 m | 19,96 m |
| Außenbreite | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm |
| Holmhöhe | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm |
| Wandabstand | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm |
| Verwendungszweck | Bauliche Anlagen | Bauliche Anlagen | Bauliche Anlagen | Bauliche Anlagen | Bauliche Anlagen | Bauliche Anlagen | Bauliche Anlagen | Bauliche Anlagen | Bauliche Anlagen | Bauliche Anlagen |
| Bauart | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig |
| Material | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl |
| Gewicht | 190 kg | 206 kg | 217 kg | 228 kg | 237 kg | 254 kg | 264 kg | 274 kg | 289 kg | 302 kg |
| Geschäftsbereich | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik |
| Artikel-Nr. | 530130 | 530135 | 530140 | 530145 | 530150 | 530155 | 530160 | 530165 | 530170 | 530175 |
| Preis | 12.000,00 € | 12.904,00 € | 13.515,00 € | 14.088,00 € | 14.513,00 € | 15.456,00 € | 15.963,00 € | 16.523,00 € | 17.306,00 € | 18.051,00 € |
| Online kaufen |
Überblick Steigleitern
Alle Steigleitern auf einen Blick:
- Einzüge Steigleitern nach DIN 18799-1/-3, DIN 14094-1 und DIN EN ISO 14122-4 (Abhängig von Auswahl der Norm und der bauseitigen Situation am Ausstieg sind Zusatzkomponenten wie Ausstiegstritt, Geländer und Sicherungstüre erforderlich.)
- DIN 18799-1: Mehrzügige ortsfeste Steigleitern an baulichen Anlagen
- DIN 14094-1: Mehrzügige Notleiteranlagen (Notleitern)
- DIN EN ISO 1422-4: Mehrzügige orstfeste Steigleitern an maschinellen Anlagen
