Arbeitsbühne fahrbar mit Schutzkorb
Spezifikationen
Informationen
- Plattform 1 (starr): Plattformlänge (PFL): 3.660 mm
- Plattform 1 (starr): Plattformbreite (PFB): 850 mm
- Plattform 1 (starr): Plattformhöhe (PFH): 1.800 mm
- Plattform 1 (starr): Belag: Stahl Gitterrost R13
- Plattform 2 (höhenverstellbar): Plattformlänge (PFL): 3.660 mm
- Plattform 2 (höhenverstellbar): Plattformbreite (PFB): 850 mm
- Plattform 2 (höhenverstellbar): Plattformhöhe max. (PFHmax): 5.000 mm
- Plattform 2 (höhenverstellbar): Plattformhöhe min. (PFHmin): 3.900 mm
- Plattform 2 (höhenverstellbar): Verstellbereich (V): 1.100 mm
- Plattform 2 (höhenverstellbar): Belag: Stahl Gitterrost R13
- Schutzkorb: Länge (SKL): 3.660 mm
- Schutzkorb: Breite (SKB): ca. 2.000 mm
- Schutzkorb: Höhe (LH): ca. 600 mm
- Schutzkorb: Längsseite steckbar ausgeführt; einklemmbar mit 2 teleskopierbaren Stützfüßen
- Arbeitsbühnen einzeln oder gemeinsam nutzbar
- Treppe: Plattformlänge 1 (PFL1): 830 mm
- Treppe: Plattformlänge 2 (PFL2): 630 mm
- Treppe: Plattformbreite (PFB): 650 mm
- Treppe: Plattformhöhe Oberk. (PFH1): 1.800 mm
- Treppe: Plattformhöhe Oberk. (PFH2): 5.000 mm
- Treppe: Stufenbreite (SB): 600 mm
- Treppe: Stufentiefe (ST): 240 mm
- Treppe: Ausladung (A): ca. 4.200 mm
- Treppe: Neigung (W): 60 °
- Treppe: Belag: Stahl Gitterrost R12
- Flächenlast: 1,50 kN/m²
- Gesamtbelastung: 500 kg
Kundenwunsch und Aufgabe
Unser Auftraggeber, ein Betreiber öffentlicher Verkehrsmittel, stand vor der Herausforderung, die Wartungs- und Reparaturarbeiten an unterschiedlichen Straßenbahntypen zu optimieren. Im Zentrum des Kundenbedarfs standen die ergonomische und sichere Arbeitsgestaltung für das Instandhaltungspersonal sowie die Einhaltung aller relevanten gesetzlichen Bestimmungen und Normen. Zudem war eine hohe Mobilität innerhalb der Werkstätten gefordert, wobei die Arbeitsbühne an verschiedene Modelle der Straßenbahnen angepasst werden können musste.
- Ergonomisches und sicheres Arbeiten für Mitarbeiter auf einer mobilen Arbeitsbühne
- Stabile, zuverlässige und normgerechte Ausführung
- Flexibler Einsatz an verschiedenen Straßenbahntypen
- Verwendung korrosionsbeständiger Aluminiumlegierungen
- Konformität mit allen relevanten Vorschriften, Richtlinien, Normen, Gesetzen und Empfehlungen
Unsere Lösung
Modulare Arbeitsbühne mit Schutzkorb

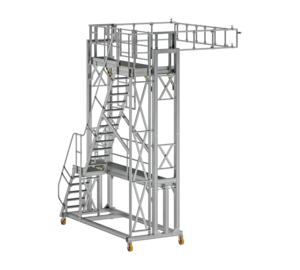

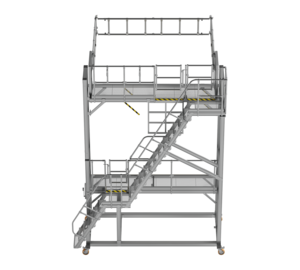

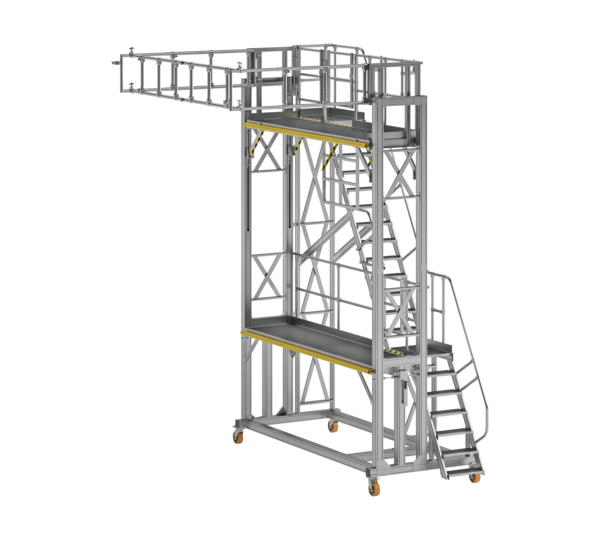

Um den Anforderungen des Kunden gerecht zu werden, entwickelten wir eine fahrbare Arbeitsbühne mit integriertem Schutzkorb. Die Konstruktion besteht aus zwei Stützrahmen, die eine untere starre und eine obere höhenverstellbare Plattform tragen. Die Plattformen sind für eine hohe Traglast ausgelegt und bieten ausreichend Raum für Werkzeuge und Materialien.
Flexible Anpassung und Ergonomie
Die obere Plattform lässt sich mit einer Gewindespindel und einer Handkurbel stufenlos verstellen, um an die unterschiedlichen Höhen der Straßenbahnen angepasst zu werden. Die stabile, zweiläufige Treppe mit Handlauf ermöglicht einen sicheren Aufstieg. Ein seitlicher, klappbarer Schutzkorb bietet eine zusätzliche Absturzsicherung und erlaubt es, zwei Bühnen zur Erweiterung der Arbeitsfläche zu verbinden.
Sicherheit und Mobilität
Das fahrbare Gestell ist mit vier robusten Lenkrollen ausgestattet, die über Feststellbremsen verfügen und eine sichere Positionierung der Bühne gewährleisten. Selbstschließende Sicherheitstüren und starre Geländer erhöhen die Arbeitssicherheit. Gummileisten an der produktzugewandten Längsseite dienen als Stoßschutz und verhindern Beschädigungen an den Straßenbahnen.
Technische Spezifikationen
Die Plattformen bestehen aus rutschfestem Stahl Gitterrost und sind für die Aufnahme einer Flächenlast von 1,50 kN/m² und einer Gesamtbelastung von 500 kg konzipiert. Die höhenverstellbare Plattform bietet einen Verstellbereich von 1100 mm, wodurch ein ergonomisches Arbeiten in verschiedenen Höhen möglich ist.
Fazit
Die fahrbare Arbeitsbühne mit Schutzkorb erfüllt alle vom Kunden gestellten Anforderungen an Flexibilität, Sicherheit und Ergonomie. Sie ist speziell für die Wartung und Reparatur von Straßenbahnen konzipiert und unterstützt effizientes und normkonformes Arbeiten. Durch die Verwendung hochwertiger Materialien und die durchdachte Konstruktion wird eine lange Lebensdauer und Zuverlässigkeit des Produkts gewährleistet.
- Unternehmenszertifizierung: ISO 9001
- Unternehmenszertifizierung: EN 1090
- Unternehmenszertifizierung: EcoVadis
- RoHS
- REACH
- Die MUNK Group arbeitet mit einem Code of Conduct
- Das Lieferkettengesetz findet aufgrund unserer Größe keine Anwendung
- Die verwendeten Materialien sind der technischen Spezifikation aufgeführt
- Ressourcenschonende Herstellung: eigene Photovoltaik-Anlagen
- Energieeffizienter Verbrauch bei der Herstellung: LED-Beleuchtung
- Reparaturfähigkeit, Langlebigkeit und Qualität: 15 Jahre Garantie auf Serienprodukte made in Germany
- Recyclingfähigkeit: Unsere Produkte bestehen zum größten Teil aus Aluminium, Stahl oder Holz und können direkt dem Recyclingprozess zugeführt werden.
- Sozialverträgliche Arbeitsbedingungen in der Produktion: faire Löhne, Gleichberechtigung zwischen den Geschlechtern
- Sparsame und recyclingfähige Verpackung: Kein Einsatz von Styropor, überwiegend Nutzung von Holz und Pappe, geringe Anteile von Kunststoff
- Keine gesundheitliche Belastung der Anwenderinnen und Anwender
