Bestell-Nr.
: 520100

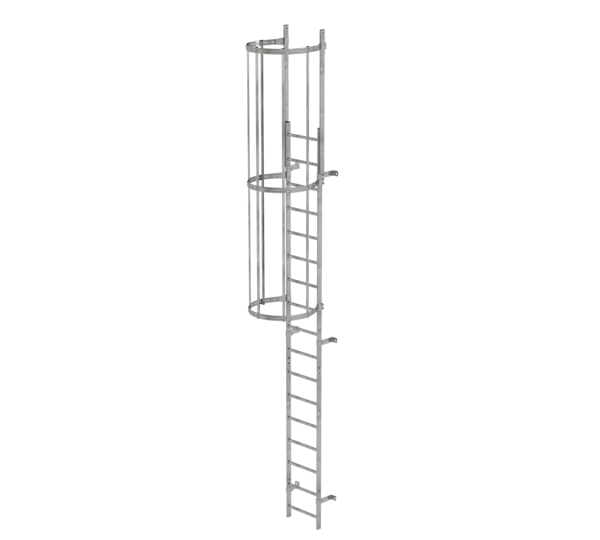

Einzügige Steigleiter mit Rückenschutz Stahl verzinkt
1.005,00 €
UVP ohne MwSt.
Spezifikationen
Steighöhe
4,76 m
Leiterlänge inkl. Ausstiegsholm
5,96 m
Außenbreite
520 mm
Holmhöhe
60 mm
Max. Belastbarkeit
150 kg
Wandabstand
200 mm
Bauart
Einzügig
Material
Stahl verzinkt
Gewicht
64 kg
Geschäftsbereich
MUNK Günzburger Steigtechnik
Artikel-Nr.
520100
Preis
1.005,00 €
Informationen
- Einzüge Steigleitern nach DIN 18799-1/-3, DIN 14094-1 und DIN EN ISO 14122-4: Abhängig von Auswahl der Norm und der bauseitigen Situation am Ausstieg sind Zusatzkomponenten wie Ausstiegstritt, Geländer und Sicherungstüre erforderlich. Diese sind im Komplettsatz nicht enthalten und müssen separat bestellt werden.
- Unabhängig von der Steighöhe gilt:
- Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt, da die Rettung von Personen durch den Rückenschutz behindert wird)
- Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z.B. G 41), die Notwendigkeit hängt von der Gefährdungsbeurteilung (u.a. Gesamtsteighöhe, Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab
- Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit erbracht werden
- Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen
- An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich
- Spalt beim Austritt darf nicht größer als 75 mm sein
- Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm
- Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen
- Bei Steigleitern mit Steigschutz muss bei Durchstiegen der Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden.
- Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden
- Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 180 mm betragen
- Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein
- Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören)
- Unternehmenszertifizierung: ISO 9001
- Unternehmenszertifizierung: EN 1090
- Unternehmenszertifizierung: EcoVadis
- RoHS
- REACH
- Die MUNK Group arbeitet mit einem Code of Conduct
- Das Lieferkettengesetz findet aufgrund unserer Größe keine Anwendung
- Die verwendeten Materialien sind der technischen Spezifikation aufgeführt
- Ressourcenschonende Herstellung: eigene Photovoltaik-Anlagen
- Energieeffizienter Verbrauch bei der Herstellung: LED-Beleuchtung
- Reparaturfähigkeit, Langlebigkeit und Qualität: 15 Jahre Garantie auf Serienprodukte made in Germany
- Recyclingfähigkeit: Unsere Produkte bestehen zum größten Teil aus Aluminium, Stahl oder Holz und können direkt dem Recyclingprozess zugeführt werden.
- Sozialverträgliche Arbeitsbedingungen in der Produktion: faire Löhne, Gleichberechtigung zwischen den Geschlechtern
- Sparsame und recyclingfähige Verpackung: Kein Einsatz von Styropor, überwiegend Nutzung von Holz und Pappe, geringe Anteile von Kunststoff
- Keine gesundheitliche Belastung der Anwenderinnen und Anwender
Lieferumfang
- 063264 - Leiterteil Stahl verzinkt: 1 x
- 063265 - Leiterteil Stahl verzinkt: 1 x
- 063243 - Ausstiegsholm gerade: 2 x
- 063249 - Wandhalter, starr 200mm, Stahl verzinkt: 6 x
- 063234 - Rückenschutzbügel Ø 700 mm: 3 x
- 063235 - Rückenschutzstrebe 3.000mm lang: 5 x
- 061236 - Steigleiterverbinder 200 mm: 2 x
Sicherheit. Made in Germany.
Vergleichstabelle
| Produktbezeichnung | Einzügige Steigleiter mit Rückenschutz Stahl verzinkt 5,96m | Einzügige Steigleiter mit Rückenschutz Stahl verzinkt 6,80m | Einzügige Steigleiter mit Rückenschutz Stahl verzinkt 7,64m | Einzügige Steigleiter mit Rückenschutz Stahl verzinkt 8,48m | Einzügige Steigleiter mit Rückenschutz Stahl verzinkt 9,60m | Einzügige Steigleiter mit Rückenschutz Stahl verzinkt 10,72m |
|---|---|---|---|---|---|---|
| Steighöhe | 4,76 m | 5,6 m | 6,44 m | 7,28 m | 8,4 m | 9,52 m |
| Leiterlänge inkl. Ausstiegsholm | 5,96 m | 6,8 m | 7,64 m | 8,48 m | 9,6 m | 10,72 m |
| Außenbreite | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm |
| Holmhöhe | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm |
| Max. Belastbarkeit | 150 kg | 150 kg | 150 kg | 150 kg | 150 kg | 150 kg |
| Wandabstand | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm |
| Bauart | Einzügig | Einzügig | Einzügig | Einzügig | Einzügig | Einzügig |
| Material | Stahl verzinkt | Stahl verzinkt | Stahl verzinkt | Stahl verzinkt | Stahl verzinkt | Stahl verzinkt |
| Gewicht | 64 kg | 80 kg | 96 kg | 103 kg | 119 kg | 140 kg |
| Geschäftsbereich | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik |
| Artikel-Nr. | 520100 | 520105 | 520110 | 520115 | 520120 | 520125 |
| Preis | 1.005,00 € | 1.241,00 € | 1.484,00 € | 1.601,00 € | 1.829,00 € | 2.137,00 € |
| Online kaufen |
Überblick Steigleitern
Alle Steigleitern auf einen Blick:
- Einzüge Steigleitern nach DIN 18799-1/-3, DIN 14094-1 und DIN EN ISO 14122-4 (Abhängig von Auswahl der Norm und der bauseitigen Situation am Ausstieg sind Zusatzkomponenten wie Ausstiegstritt, Geländer und Sicherungstüre erforderlich.)
- DIN 18799-1: Mehrzügige ortsfeste Steigleitern an baulichen Anlagen
- DIN 14094-1: Mehrzügige Notleiteranlagen (Notleitern)
- DIN EN ISO 1422-4: Mehrzügige orstfeste Steigleitern an maschinellen Anlagen
