Bestell-Nr.
: 520130

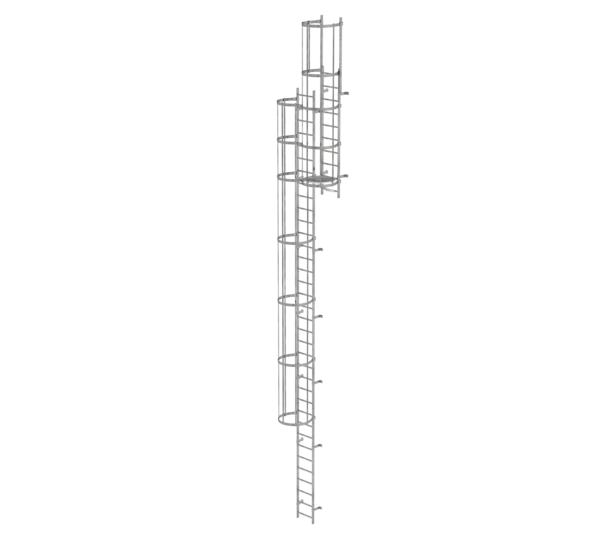

Mehrzügige Steigleiter mit Rückenschutz (Bau) Stahl verzinkt
3.689,00 €
UVP ohne MwSt.
Spezifikationen
Steighöhe
10,64 m
Leiterlänge inkl. Ausstiegsholm
11,84 m
Außenbreite
520 mm
Holmhöhe
60 mm
Wandabstand
200 mm
Verwendungszweck
Bauliche Anlagen
Bauart
Mehrzügig
Material
Stahl verzinkt
Gewicht
201 kg
Geschäftsbereich
MUNK Günzburger Steigtechnik
Artikel-Nr.
520130
Preis
3.689,00 €
Informationen

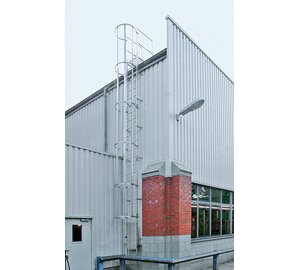

- Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften.
- Unabhängig von der Steighöhe gilt:
- Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt, da die Rettung von Personen durch den Rückenschutz behindert wird)
- Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z.B. G 41), die Notwendigkeit hängt von der Gefährdungsbeurteilung (u.a. Gesamtsteighöhe, Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab
- Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit erbracht werden

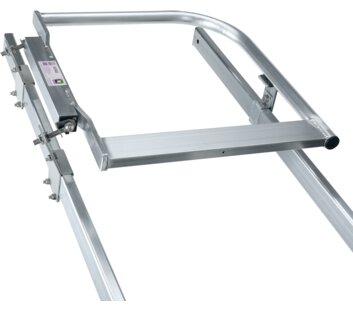

- Durchgangssperre (Sicherungstüre) wird immer benötigt
- Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen
- An ungesicherten Ausstiegsebenen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich
- Spalt beim Austritt darf nicht größer als 75 mm sein
- Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100–400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen
- Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm
- Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen
- Bei Steigleitern mit Steigschutz muss bei Durchstiegen der Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden.
- Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 180 mm betragen
- Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein
- Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang
- Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören)
- Unternehmenszertifizierung: ISO 9001
- Unternehmenszertifizierung: EN 1090
- Unternehmenszertifizierung: EcoVadis
- RoHS
- REACH
- Die MUNK Group arbeitet mit einem Code of Conduct
- Das Lieferkettengesetz findet aufgrund unserer Größe keine Anwendung
- Die verwendeten Materialien sind der technischen Spezifikation aufgeführt
- Ressourcenschonende Herstellung: eigene Photovoltaik-Anlagen
- Energieeffizienter Verbrauch bei der Herstellung: LED-Beleuchtung
- Reparaturfähigkeit, Langlebigkeit und Qualität: 15 Jahre Garantie auf Serienprodukte made in Germany
- Recyclingfähigkeit: Unsere Produkte bestehen zum größten Teil aus Aluminium, Stahl oder Holz und können direkt dem Recyclingprozess zugeführt werden.
- Sozialverträgliche Arbeitsbedingungen in der Produktion: faire Löhne, Gleichberechtigung zwischen den Geschlechtern
- Sparsame und recyclingfähige Verpackung: Kein Einsatz von Styropor, überwiegend Nutzung von Holz und Pappe, geringe Anteile von Kunststoff
- Keine gesundheitliche Belastung der Anwenderinnen und Anwender
Lieferumfang

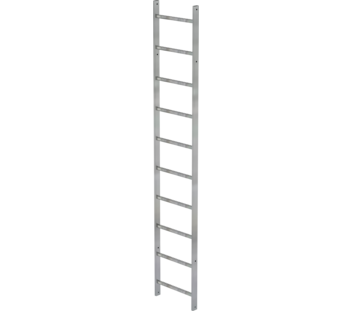

- 063265 - Leiterteil Stahl verzinkt: 2 x

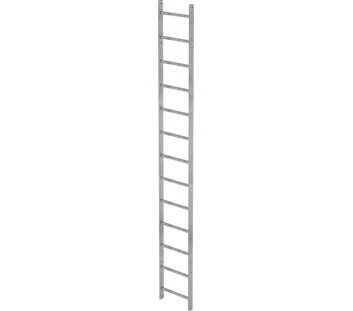

- 063266 - Leiterteil Stahl verzinkt: 2 x

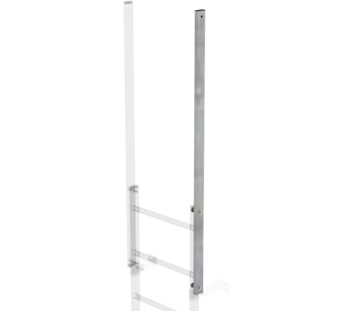

- 063243 - Ausstiegsholm gerade: 2 x

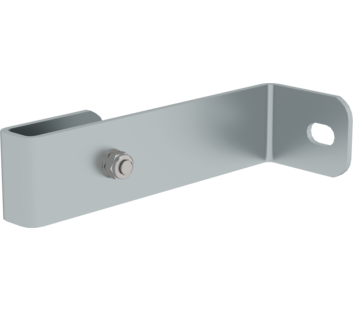

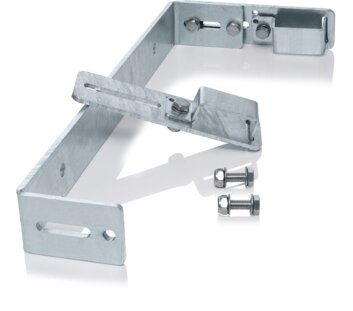

- 063249 - Wandhalter, starr 200mm, Stahl verzinkt: 18 x

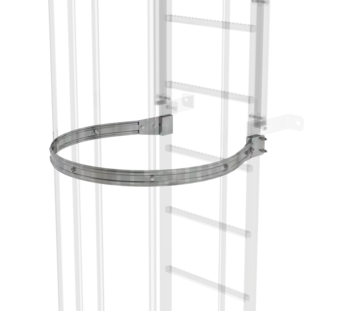

- 063234 - Rückenschutzbügel Ø 700 mm: 8 x
- 063235 - Rückenschutzstrebe 3.000mm lang: 19 x
- 063963 - Rückenschutzbügel versetzte Ausführung: 2 x
- 063961 - Umsteigeplattform zwischen Leiterzügen Ø 700 mm: 1 x
- 061236 - Steigleiterverbinder 200 mm: 4 x
Sicherheit. Made in Germany.
Vergleichstabelle
| Produktbezeichnung | Mehrzügige Steigleiter mit Rückenschutz (Bau) Stahl verzinkt 11,84m | Mehrzügige Steigleiter mit Rückenschutz (Bau) Stahl verzinkt 12,96m | Mehrzügige Steigleiter mit Rückenschutz (Bau) Stahl verzinkt 13,80m | Mehrzügige Steigleiter mit Rückenschutz (Bau) Stahl verzinkt 14,64m | Mehrzügige Steigleiter mit Rückenschutz (Bau) Stahl verzinkt 15,48m | Mehrzügige Steigleiter mit Rückenschutz (Bau) Stahl verzinkt 16,32m | Mehrzügige Steigleiter mit Rückenschutz (Bau) Stahl verzinkt 17,16m | Mehrzügige Steigleiter mit Rückenschutz (Bau) Stahl verzinkt 18,28m | Mehrzügige Steigleiter mit Rückenschutz (Bau) Stahl verzinkt 19,12m | Mehrzügige Steigleiter mit Rückenschutz (Bau) Stahl verzinkt 19,96m |
|---|---|---|---|---|---|---|---|---|---|---|
| Steighöhe | 10,64 m | 11,76 m | 12,6 m | 13,44 m | 14,28 m | 15,12 m | 15,96 m | 17,08 m | 17,92 m | 18,76 m |
| Leiterlänge inkl. Ausstiegsholm | 11,84 m | 12,96 m | 13,8 m | 14,64 m | 15,48 m | 16,32 m | 17,16 m | 18,28 m | 19,12 m | 19,96 m |
| Außenbreite | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm |
| Holmhöhe | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm |
| Wandabstand | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm |
| Verwendungszweck | Bauliche Anlagen | Bauliche Anlagen | Bauliche Anlagen | Bauliche Anlagen | Bauliche Anlagen | Bauliche Anlagen | Bauliche Anlagen | Bauliche Anlagen | Bauliche Anlagen | Bauliche Anlagen |
| Bauart | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig |
| Material | Stahl verzinkt | Stahl verzinkt | Stahl verzinkt | Stahl verzinkt | Stahl verzinkt | Stahl verzinkt | Stahl verzinkt | Stahl verzinkt | Stahl verzinkt | Stahl verzinkt |
| Gewicht | 201 kg | 217 kg | 229 kg | 240 kg | 249 kg | 266 kg | 277 kg | 288 kg | 302 kg | 316 kg |
| Geschäftsbereich | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik |
| Artikel-Nr. | 520130 | 520135 | 520140 | 520145 | 520150 | 520155 | 520160 | 520165 | 520170 | 520175 |
| Preis | 3.689,00 € | 3.931,00 € | 4.125,00 € | 4.307,00 € | 4.450,00 € | 4.719,00 € | 4.906,00 € | 5.074,00 € | 5.305,00 € | 5.524,00 € |
| Online kaufen |
Überblick Steigleitern
Alle Steigleitern auf einen Blick:
- Einzüge Steigleitern nach DIN 18799-1/-3, DIN 14094-1 und DIN EN ISO 14122-4 (Abhängig von Auswahl der Norm und der bauseitigen Situation am Ausstieg sind Zusatzkomponenten wie Ausstiegstritt, Geländer und Sicherungstüre erforderlich.)

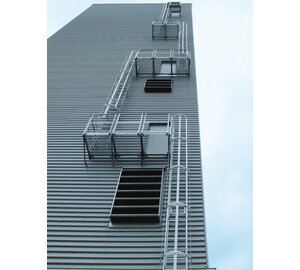

- DIN 18799-1: Mehrzügige ortsfeste Steigleitern an baulichen Anlagen
- DIN 14094-1: Mehrzügige Notleiteranlagen (Notleitern)
- DIN EN ISO 1422-4: Mehrzügige orstfeste Steigleitern an maschinellen Anlagen
