Bestell-Nr.
: 500231
Mehrzügige Steigleiter mit Rückenschutz (Maschinen) Aluminium eloxiert
5.375,00 €
UVP ohne MwSt.
Spezifikationen
Steighöhe
10,92 m
Leiterlänge inkl. Ausstiegsholm
12,12 m
Außenbreite
520 mm
Holmhöhe
60 mm
Max. Belastbarkeit
150 kg
Verwendungszweck
Maschinelle Anlagen
Bauart
Mehrzügig
Material
Aluminium eloxiert
Gewicht
110 kg
Geschäftsbereich
MUNK Günzburger Steigtechnik
Artikel-Nr.
500231
Preis
5.375,00 €
Informationen
- Einsatzbereich: Zugang zu Maschinen und maschinellen Anlagen.
- Unabhängig von der Steighöhe gilt:
- Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt, da die Rettung von Personen durch den Rückenschutz behindert wird).
- Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z.B. G 41), die Notwendigkeit hängt von der Gefährdungsbeurteilung (u.a. Gesamtsteighöhe, Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab
- Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit erbracht werden
- Durchgangssperre (Sicherungstüre) wird immer benötigt
- Wenn es die Zugangssituation erfordert, müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein
- Für seitliche Überstiege müssen die Leiterteile höher geführt werden
- Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen.
- An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich
- Spalt beim Austritt darf nicht größer als 60–75 mm sein
- Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden
- Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen
- Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein
- Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang
- Unternehmenszertifizierung: ISO 9001
- Unternehmenszertifizierung: EN 1090
- Unternehmenszertifizierung: EcoVadis
- RoHS
- REACH
- Die MUNK Group arbeitet mit einem Code of Conduct
- Das Lieferkettengesetz findet aufgrund unserer Größe keine Anwendung
- Die verwendeten Materialien sind der technischen Spezifikation aufgeführt
- Ressourcenschonende Herstellung: eigene Photovoltaik-Anlagen
- Energieeffizienter Verbrauch bei der Herstellung: LED-Beleuchtung
- Reparaturfähigkeit, Langlebigkeit und Qualität: 15 Jahre Garantie auf Serienprodukte made in Germany
- Recyclingfähigkeit: Unsere Produkte bestehen zum größten Teil aus Aluminium, Stahl oder Holz und können direkt dem Recyclingprozess zugeführt werden.
- Sozialverträgliche Arbeitsbedingungen in der Produktion: faire Löhne, Gleichberechtigung zwischen den Geschlechtern
- Sparsame und recyclingfähige Verpackung: Kein Einsatz von Styropor, überwiegend Nutzung von Holz und Pappe, geringe Anteile von Kunststoff
- Keine gesundheitliche Belastung der Anwenderinnen und Anwender
Lieferumfang
- 061265 - Leiterteil Alu eloxiert: 5 x
- 061243 - Ausstiegsholm gerade: 2 x
- 063249 - Wandhalter, starr 200mm, Stahl verzinkt: 18 x
- 061234 - Rückenschutzbügel Ø 700 mm: 9 x
- 061235 - Rückenschutzstrebe 3.000mm lang: 23 x
- 061963 - Rückenschutzbügel versetzte Ausführung: 2 x
- 063961 - Umsteigeplattform zwischen Leiterzügen Ø 700 mm: 1 x
- 061236 - Steigleiterverbinder 200 mm: 6 x
- 061274 - Sicherungsstrebe für versetzte Ausführung: 1 x
Sicherheit. Made in Germany.
Vergleichstabelle

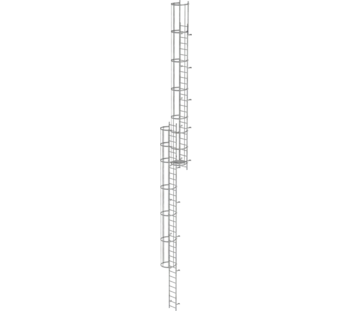

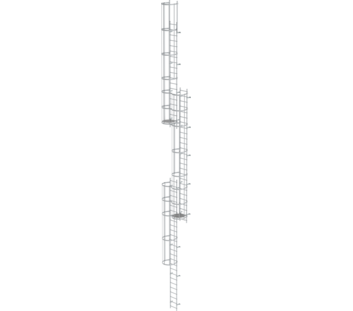

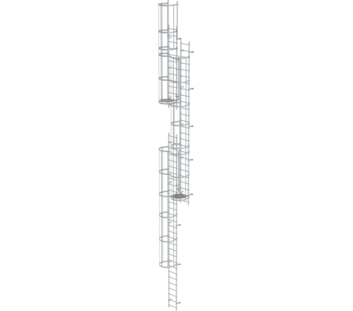

| Produktbezeichnung | Mehrzügige Steigleiter mit Rückenschutz (Maschinen) Aluminium eloxiert 12,12m | Mehrzügige Steigleiter mit Rückenschutz (Maschinen) Aluminium eloxiert 12,96m | Mehrzügige Steigleiter mit Rückenschutz (Maschinen) Aluminium eloxiert 14,36m | Mehrzügige Steigleiter mit Rückenschutz (Maschinen) Aluminium eloxiert 15,20m | Mehrzügige Steigleiter mit Rückenschutz (Maschinen) Aluminium eloxiert 16,32m | Mehrzügige Steigleiter mit Rückenschutz (Maschinen) Aluminium eloxiert 17,16m | Mehrzügige Steigleiter mit Rückenschutz (Maschinen) Aluminium eloxiert 18,00m | Mehrzügige Steigleiter mit Rückenschutz (Maschinen) Aluminium eloxiert 18,84m | Mehrzügige Steigleiter mit Rückenschutz (Maschinen) Aluminium eloxiert 19,96m |
|---|---|---|---|---|---|---|---|---|---|
| Steighöhe | 10,92 m | 11,76 m | 13,16 m | 14 m | 15,12 m | 15,96 m | 16,8 m | 17,64 m | 18,76 m |
| Leiterlänge inkl. Ausstiegsholm | 12,12 m | 12,96 m | 14,36 m | 15,2 m | 16,32 m | 17,16 m | 18 m | 18,84 m | 19,96 m |
| Außenbreite | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm |
| Holmhöhe | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm |
| Max. Belastbarkeit | 150 kg | 150 kg | 150 kg | 150 kg | 150 kg | 150 kg | 150 kg | 150 kg | 150 kg |
| Verwendungszweck | Maschinelle Anlagen | Maschinelle Anlagen | Maschinelle Anlagen | Maschinelle Anlagen | Maschinelle Anlagen | Maschinelle Anlagen | Maschinelle Anlagen | Maschinelle Anlagen | Maschinelle Anlagen |
| Bauart | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig |
| Material | Aluminium eloxiert | Aluminium eloxiert | Aluminium eloxiert | Aluminium eloxiert | Aluminium eloxiert | Aluminium eloxiert | Aluminium eloxiert | Aluminium eloxiert | Aluminium eloxiert |
| Gewicht | 110 kg | 113 kg | 154 kg | 160 kg | 169 kg | 174 kg | 179 kg | 187 kg | 229 kg |
| Geschäftsbereich | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik |
| Artikel-Nr. | 500231 | 500236 | 500241 | 500246 | 500251 | 500256 | 500261 | 500266 | 500271 |
| Preis | 5.375,00 € | 5.611,00 € | 7.693,00 € | 7.975,00 € | 8.299,00 € | 8.715,00 € | 8.692,00 € | 9.071,00 € | 11.415,00 € |
| Online kaufen |
Überblick Steigleitern
Alle Steigleitern auf einen Blick:
- Einzüge Steigleitern nach DIN 18799-1/-3, DIN 14094-1 und DIN EN ISO 14122-4 (Abhängig von Auswahl der Norm und der bauseitigen Situation am Ausstieg sind Zusatzkomponenten wie Ausstiegstritt, Geländer und Sicherungstüre erforderlich.)
- DIN 18799-1: Mehrzügige ortsfeste Steigleitern an baulichen Anlagen
- DIN 14094-1: Mehrzügige Notleiteranlagen (Notleitern)
- DIN EN ISO 1422-4: Mehrzügige orstfeste Steigleitern an maschinellen Anlagen
