Bestell-Nr.
: 530230
Mehrzügige Steigleiter mit Rückenschutz (Notleiter) Edelstahl
12.131,00 €
UVP ohne MwSt.
Spezifikationen
Steighöhe
10,92 m
Leiterlänge inkl. Ausstiegsholm
12,12 m
Außenbreite
520 mm
Holmhöhe
60 mm
Max. Belastbarkeit
150 kg
Verwendungszweck
Notleiteranlagen
Bauart
Mehrzügig
Material
Edelstahl
Gewicht
192 kg
Geschäftsbereich
MUNK Günzburger Steigtechnik
Artikel-Nr.
530230
Preis
12.131,00 €
Informationen
- Einsatzbereich: Notleiteranlagen sind bauliche Anlagen, über die sich selbstrettungsfähige Menschen im Gefahrenfall retten oder Menschen gerettet werden können.
- Unabhängig von der Steighöhe gilt:
- Als Absturzsicherung ist Steigschutz nicht zulässig
- Bei der Planung von Notleiteranlagen, insbesondere der Zustiegssicherungen, ist die zuständige Brandschutzdienststelle mit einzubinden
- Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit erbracht werden
- An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich
- Spalt beim Austritt darf nicht größer als 75 mm sein
- Bei möglichen Absturzhöhen ab 1 m sind an Ein-, Aus- und Überstiegen Haltevorrichtungen erforderlich
- Für seitliche Überstiege müssen die Leiterteile höher geführt werden
- Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm; oberste Sprosse bündig mit der Einstiegsebene
- Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen
- Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke
- Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig. Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen
- Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung (z.B. Fensterbreite) abdecken
- Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen
- Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen, dass die Funktion dauerhaft gewährleistet ist
- Die Notsteigleiter sollte auf tragfähigen, für Fluchtwege vorgesehene und gesicherte Flächen, die aus den Gefahrenbereichen führen, enden
- Unternehmenszertifizierung: ISO 9001
- Unternehmenszertifizierung: EN 1090
- Unternehmenszertifizierung: EcoVadis
- RoHS
- REACH
- Die MUNK Group arbeitet mit einem Code of Conduct
- Das Lieferkettengesetz findet aufgrund unserer Größe keine Anwendung
- Die verwendeten Materialien sind der technischen Spezifikation aufgeführt
- Ressourcenschonende Herstellung: eigene Photovoltaik-Anlagen
- Energieeffizienter Verbrauch bei der Herstellung: LED-Beleuchtung
- Reparaturfähigkeit, Langlebigkeit und Qualität: 15 Jahre Garantie auf Serienprodukte made in Germany
- Recyclingfähigkeit: Unsere Produkte bestehen zum größten Teil aus Aluminium, Stahl oder Holz und können direkt dem Recyclingprozess zugeführt werden.
- Sozialverträgliche Arbeitsbedingungen in der Produktion: faire Löhne, Gleichberechtigung zwischen den Geschlechtern
- Sparsame und recyclingfähige Verpackung: Kein Einsatz von Styropor, überwiegend Nutzung von Holz und Pappe, geringe Anteile von Kunststoff
- Keine gesundheitliche Belastung der Anwenderinnen und Anwender
Lieferumfang
- 068264 - Leiterteil Edelstahl: 1 x
- 068265 - Leiterteil Edelstahl: 4 x
- 068243 - Ausstiegsholm gerade: 2 x
- 068249 - Wandhalter, starr 200mm, Edelstahl: 18 x
- 068234 - Rückenschutzbügel Ø 700 mm: 8 x
- 068235 - Rückenschutzstrebe 3.000mm lang: 19 x
- 068963 - Rückenschutzbügel versetzte Ausführung: 2 x
- 068961 - Umsteigeplattform zwischen Leiterzügen Ø 700 mm: 1 x
- 068236 - Steigleiterverbinder 200 mm: 6 x
Sicherheit. Made in Germany.
Vergleichstabelle

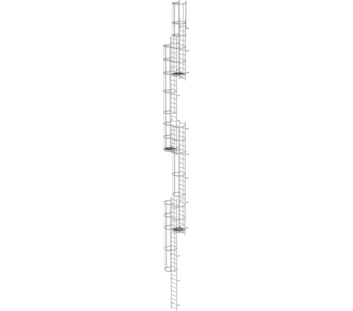

| Produktbezeichnung | Mehrzügige Steigleiter mit Rückenschutz (Notleiter) Edelstahl 12,12m | Mehrzügige Steigleiter mit Rückenschutz (Notleiter) Edelstahl 12,96m | Mehrzügige Steigleiter mit Rückenschutz (Notleiter) Edelstahl 14,36m | Mehrzügige Steigleiter mit Rückenschutz (Notleiter) Edelstahl 15,20m | Mehrzügige Steigleiter mit Rückenschutz (Notleiter) Edelstahl 16,32m | Mehrzügige Steigleiter mit Rückenschutz (Notleiter) Edelstahl 17,16m | Mehrzügige Steigleiter mit Rückenschutz (Notleiter) Edelstahl 18,00m | Mehrzügige Steigleiter mit Rückenschutz (Notleiter) Edelstahl 18,84m | Mehrzügige Steigleiter mit Rückenschutz (Notleiter) Edelstahl 19,96m |
|---|---|---|---|---|---|---|---|---|---|
| Steighöhe | 10,92 m | 11,76 m | 13,16 m | 14 m | 15,12 m | 15,96 m | 16,8 m | 17,64 m | 18,76 m |
| Leiterlänge inkl. Ausstiegsholm | 12,12 m | 12,96 m | 14,36 m | 15,2 m | 16,32 m | 17,16 m | 18 m | 18,84 m | 19,96 m |
| Außenbreite | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm |
| Holmhöhe | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm |
| Max. Belastbarkeit | 150 kg | 150 kg | 150 kg | 150 kg | 150 kg | 150 kg | 150 kg | 150 kg | 150 kg |
| Verwendungszweck | Notleiteranlagen | Notleiteranlagen | Notleiteranlagen | Notleiteranlagen | Notleiteranlagen | Notleiteranlagen | Notleiteranlagen | Notleiteranlagen | Notleiteranlagen |
| Bauart | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig | Mehrzügig |
| Material | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl |
| Gewicht | 192 kg | 213 kg | 268 kg | 277 kg | 298 kg | 306 kg | 315 kg | 327 kg | 394 kg |
| Geschäftsbereich | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik | MUNK Günzburger Steigtechnik |
| Artikel-Nr. | 530230 | 530235 | 530240 | 530245 | 530250 | 530255 | 530260 | 530265 | 530270 |
| Preis | 12.131,00 € | 13.356,00 € | 17.895,00 € | 18.320,00 € | 19.570,00 € | 19.983,00 € | 20.408,00 € | 21.050,00 € | 26.332,00 € |
| Online kaufen |
Überblick Steigleitern
Alle Steigleitern auf einen Blick:
- Einzüge Steigleitern nach DIN 18799-1/-3, DIN 14094-1 und DIN EN ISO 14122-4 (Abhängig von Auswahl der Norm und der bauseitigen Situation am Ausstieg sind Zusatzkomponenten wie Ausstiegstritt, Geländer und Sicherungstüre erforderlich.)
- DIN 18799-1: Mehrzügige ortsfeste Steigleitern an baulichen Anlagen
- DIN 14094-1: Mehrzügige Notleiteranlagen (Notleitern)
- DIN EN ISO 1422-4: Mehrzügige orstfeste Steigleitern an maschinellen Anlagen
Technische Änderungen und Preisänderungen vorbehalten. Maß- und Gewichtsangaben in ca.-Werten. Haftung für Irrtum und Fehler ausgeschlossen. Abbildungen ähnlich, manche Abbildungen zeigen Sonderausstattung. Vorschaubilder stehen stellvertretend für eine Produktfamilie und können optisch daher vom konkret gesuchten Produkt abweichen, u.a. bei Stufenanzahl oder Material.
