Plattform mit Stufenleiter
Spezifikationen
Informationen
- Belag: Alu gerieft
- Gesamthöhe (H): 2.523 mm
- Plattformlänge (PFL): 850 mm
- Plattformbreite (PFB): 850mm
- Plattformhöhe (PFH) Oberkante: 1.408 mm
- Stufenleiter SB: 600 mm
- Sicherungstüre lichte Weite: 660 mm
- Ausladung (Stufenanlegeleiter eingefahren): ca. 1.161 mm
- Gesamtbelastung: 200 kg
- Stufenbelastung: 150 kg
Kundenwunsch und Aufgabe
In der modernen Industrie, wo die Sicherheit und Ergonomie am Arbeitsplatz höchste Priorität haben, war es unser Ziel, eine Produktlösung zu schaffen, die den Anforderungen unseres Kunden nach einem sicheren und ergonomischen Zugang zu Wartungsbereichen an Maschinen gerecht wird. Die Herausforderung bestand darin, eine Plattform zu konzipieren, die nicht nur die Effizienz und Sicherheit bei Wartungsarbeiten erhöht, sondern auch in der Ausführung absolut normkonform und für die Mitarbeiter komfortabel zu bedienen ist.
- Erhöhung der Sicherheit bei Wartungsarbeiten an Industriemaschinen
- Ermöglichung von ergonomischem und sicherem Arbeiten für das Personal
- Entwicklung einer stabilen, zuverlässigen und normgerechten Arbeitsplattform
Unsere Lösung

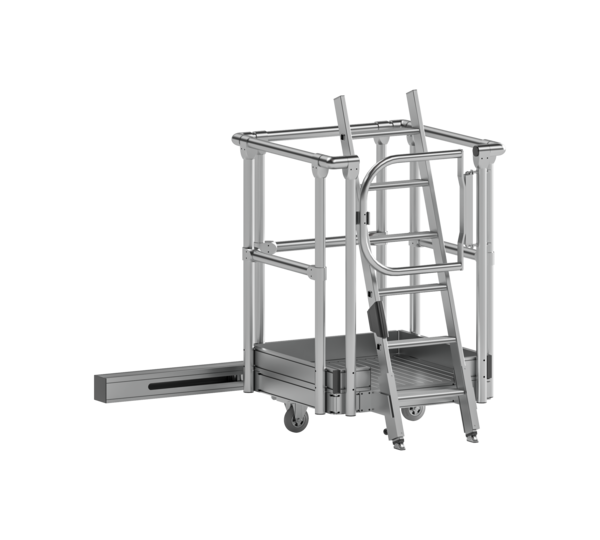

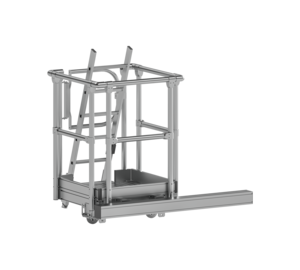

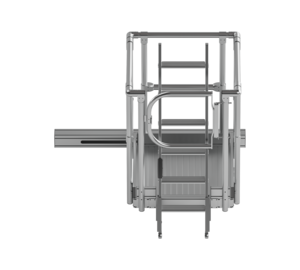

Plattform mit integrierter Leiter
Wir präsentieren eine Plattform mit einer innovativ konstruierten Stufenleiter, die hochschiebbar und sicher arretierbar ist, um den Benutzern einen flexiblen und stabilen Zugang zu gewähren.
Flexible und sicher
Die Stufenleiter lässt sich in einer präzise gefertigten Führungsschiene einstellen und mit Rastbolzen sowohl in Arbeits- als auch Ruheposition sicher befestigen. Im ausgefahrenen Zustand dient sie zusätzlich als Stützkonstruktion und erhöht somit die Sicherheit.
Präzise Anbindung
Eine sorgfältig konzipierte Anbindung an die bauseitige Maschine gewährleistet eine reibungslose Integration. Die Führungsschiene, bestückt mit einem innenliegenden Führungsschlitten, ermöglicht eine Verfahrbarkeit der Plattform um circa 640 mm nach links und rechts.
Arretierung und Stützrollen
Die Arretierung der Plattform erfolgt mittels eines praktischen Federriegels. Zwei robuste Stützrollen unter der Plattform garantieren Stabilität und einfache Manövrierbarkeit.
Umfassender Schutz
Ein rundum fest installiertes Geländer mit einem Durchmesser von 50 mm, ausgestattet mit Fuß- und Knieleiste, sorgt für zusätzlichen Schutz. Der Einstieg in die Plattform wird durch eine Sicherheitstür (SI-Türe) ergänzt, die ein sicheres Betreten und Verlassen ermöglicht.
Technische Spezifikationen
Die Plattform bietet mit einem geriffelten Aluminiumbelag optimalen Stand, eine Gesamthöhe von 2523 mm, und eine Plattformgröße von 850 mm sowohl in der Länge als auch in der Breite. Die Arbeitshöhe der Plattform beträgt 1408 mm über dem Boden. Die Stufenleiter hat eine Breite von 600 mm, und die Sicherungstüre eine Lichtweite von 660 mm. Im eingefahrenen Zustand ragt die Stufenanlegeleiter etwa 1161 mm aus. Die Plattform kann eine Gesamtbelastung von 200 kg tragen, während jede Stufe für eine Belastung von bis zu 150 kg ausgelegt ist.
Fazit
Diese maßgeschneiderte Plattform mit Stufenleiter steht für unsere Verpflichtung, die Arbeitssicherheit und Ergonomie im industriellen Sektor zu revolutionieren. Sie verkörpert eine intelligente Kombination aus Funktionalität und Sicherheit und überschreitet dabei alle Erwartungen an eine normgerechte Arbeitsumgebung. Unsere Lösung ermöglicht es den Mitarbeitern, effizient, bequem und vor allem sicher zu arbeiten, und setzt damit einen neuen Standard in der Branche.
