Plattformtreppe fahrbar 45° mit abklappbarer Plattform & Scherengeländern
Spezifikationen
Informationen
- Gesamtlänge: ca. 5.304 – 5.992 mm
- Gesamtbreite: 1.039 mm + 1.239 mm
- Gesamthöhe: 2.700 mm
- Plattformlänge: 3.490 mm + 1.060 mm abklappbar an der PF-Stirnseite
- Plattformbreite: 850 mm + 1.050 mm
- Plattformhöhe: 1.600 mm
- Stufenbreite (SB): 800 mm + 1.000 mm
- Stufentiefe (ST): 240 mm
- Neigung: 45°
- Plattformbelag: Alu gerieft
- Fahrbar, 4 Lenkrollen mit Richtungsfeststeller: Ø 160 mm mit Fuß-Zentralbremse unter erster Stufe
- Flächenlast: 150 kg/m²
- Gesamtbelastung: 300 kg
- Stufenbelastung: 150 kg
Kundenwunsch und Aufgabe
Ein führender Hersteller von Kranwagen benötigte eine spezialisierte Arbeitsbühne für den Montagebereich seiner Kranaufleger. Ein wichtiger Aspekt war die Flexibilität der Bühne, da der Kranaufleger während der Montage über die Plattform schwenken muss, ohne dass die Geländer im Weg sind. Die Plattformtreppe musste für verschiedene Krantypen einsetzbar und individuell anpassbar sein, leicht von einem Mitarbeiter zu bedienen, das Produkt vor Beschädigungen schützen und dabei stabil, zuverlässig und normgerecht ausgeführt sein. Ein besonderer Fokus lag auf einer einfachen und schnellen Handhabung.
- Arbeitsbühne für den Einsatzbereich Montage Kranwagen
- Flexibilität für den Einsatz bei verschiedenen Krantypen
- Leichte Bedienbarkeit und Schutz vor Beschädigungen
- Stabile, zuverlässige und normgerechte Ausführung
Unsere Lösung
Plattformtreppe-Konzept

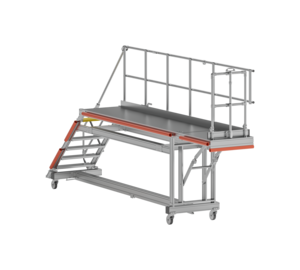

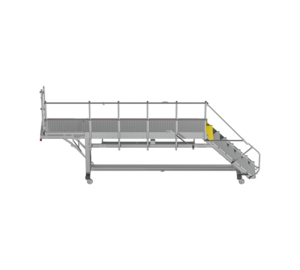

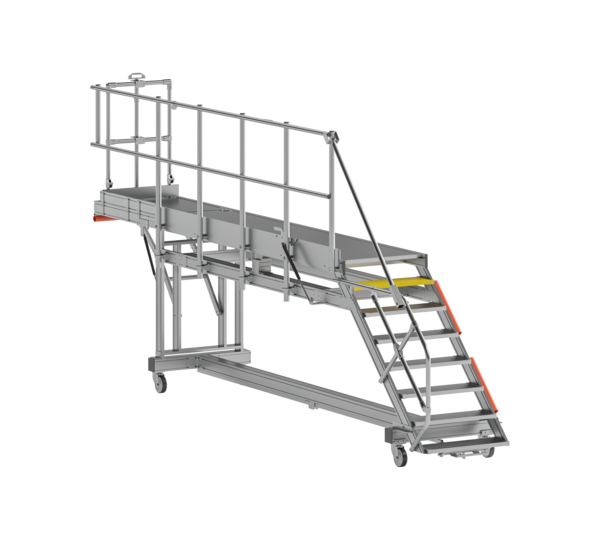

Die Lösung besteht aus zwei spiegelbildlich ausgeführten, fahrbaren Plattformtreppen mit 45° Neigung, jeweils für die linke und rechte Seite. Jede Treppe verfügt über eine abklappbare Plattform, die mittels eines Scharniers arretiert wird. Scherengeländer an der Längsseite können durch einen Fußtaster von der oberen Plattform entriegelt werden. Diese Geländer sind erweiterbar und mit Gasdruckdämpfern ausgestattet, um eine einfache Handhabung zu gewährleisten. Zusätzlich sorgen Schutzschläuche an den geländerabgewandten Seiten und im Bereich des Aufstiegs für den Schutz des Produkts.
Technische Daten und Sicherheitsmerkmale
Die Gesamtlänge der Plattformtreppe ist ca. 6000 mm, mit einer Breite von ca. 1000 mm und einer Höhe von 2700 mm. Die Plattform selbst ist 3500 mm lang, zusätzlich 1060 mm abklappbar an der Stirnseite, und verfügt über eine Breite von 850 mm. Die Plattformhöhe beträgt 1600 mm. Die Treppe ist mit einer Alu gerieften Plattform ausgestattet und fahrbar dank vier Lenkrollen mit Richtungsfeststellern und einer Fuß-Zentralbremse unter der ersten Stufe.
Belastungskapazitäten
Die Plattformtreppe ist für eine Flächenlast von 150 kg/m² ausgelegt und hat eine Gesamtbelastungskapazität von 300 kg. Die Stufen können jeweils mit bis zu 150 kg belastet werden.
Fazit
Die fahrbare Plattformtreppe mit 45° Neigung und abklappbarer Plattform bietet eine ideale Lösung für die spezifischen Anforderungen des Kranwagenbaus. Durch ihre Flexibilität, einfache Handhabung und Sicherheitsmerkmale unterstützt sie effizient die Montagearbeiten, während sie gleichzeitig höchste Standards an Arbeitssicherheit und Produktqualität erfüllt.
