Treppe in L-Form, zweiläufig mit Stützteil
Spezifikationen
Informationen
- Plattformbreite (PFB): 1.050 mm
- Plattformlänge (PFL 2): 2.650 mm
- Plattformhöhe Oberkante 1 (PFH1): 1.500 mm
- Plattformhöhe Oberkante 2 (PFH2): 4.432 mm
- Lichte Höhe: 3.967 mm (Plattformauflage)
- Stufenbreite (SB): 1.000 mm
- Stufentiefe (ST): 240 mm
- Stufenbreite (SB 1/2): 1.000mm
- Neigung (W): 45°
- Ausladung PF1 inkl. Treppe (2): 4.000 mm
- Ausladung (A): 6.650 mm
- Belag: Stahl Gitterrost (R12)
- Handlauf (1/2) und Geländer:Linke und rechte Längsseite starr
- Flächenlast: 1,5 kN/m²
- Gesamtbelastung: 300 kg
- Stufenbelastung: 150 kg
Kundenwunsch und Aufgabe
Ein Betonwerk benötigte eine speziell angepasste Zugangstreppe zum Mischraum, die sich nahtlos in den bestehenden Stahlbau integriert. Die Montage sollte durch den Kunden selbst erfolgen, daher war eine klare Montageanweisung erforderlich. Die Treppe musste ergonomisch, sicher für die Mitarbeiter und stabil, zuverlässig sowie normgerecht ausgeführt sein.
- Anpassung an den bestehenden Stahlbau
- Zugangstreppe zum Mischraum im Betonwerk
- Ergonomische und sichere Konstruktion
- Stabile, zuverlässige und normgerechte Ausführung
Unsere Lösung
Konstruktion der L-Form Treppe

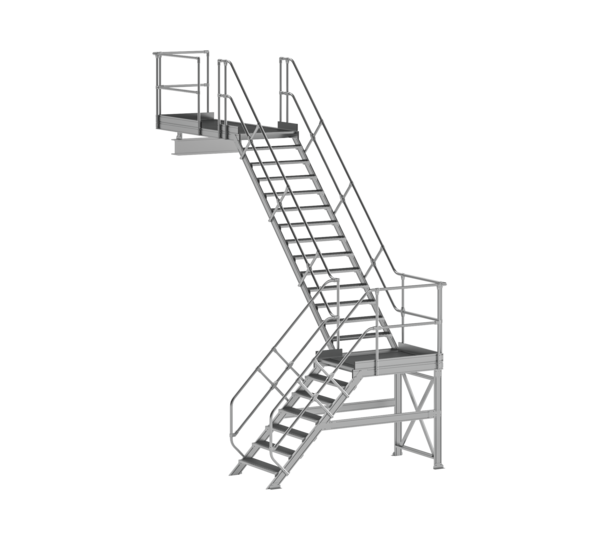

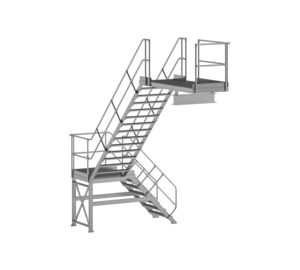

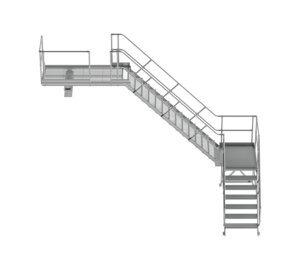

Die Treppe wurde als zweiläufige Konstruktion in L-Form mit einem Stützteil entworfen. Sie besteht aus zwei Treppen und zwei Plattformen. Die erste Treppe mit einer Neigung von 45° führt auf die untere Plattform und an diese schließt sich die zweite Treppe um 90° versetzt an, die zur oberen Plattform führt. Beide Treppen sind mit 1000 mm breiten Stufen und einem beidseitigen Handlauf ausgestattet.
Technische Details und Montage
Die Plattformbreite beträgt 1050 mm, die Länge der zweiten Plattform 2650 mm. Die Höhen der Plattformen liegen bei 1500 mm bzw. ca. 4400 mm. Die Stufen haben eine Tiefe von 240 mm, und die Ausladungen der Plattformen inklusive Treppen betragen ca. 3000 mm bzw. ca. 6650 mm. Die Treppe und das Stützteil werden mit Befestigungswinkeln am Boden befestigt, während die obere Plattform mit einem Winkel am Kundenobjekt fixiert wird.
Sicherheitsaspekte und Belastbarkeit
Der Belag besteht aus Stahl-Gitterrost (R12) und gewährleistet eine Flächenlast von 1,5 kN/m². Die maximale Gesamtbelastung beträgt 300 kg und die Stufenbelastung 150 kg. Das Geländer an der zweiten Plattform verfügt über Aussparungen für den Übergang zum Kundenobjekt und bietet höchste Sicherheit.
Fazit
Die maßgeschneiderte Treppe in L-Form bietet eine optimale Lösung für den Zugang zum Mischraum im Betonwerk. Durch ihre ergonomische Gestaltung, die einfache Montage und die hohe Sicherheit unterstützt sie effektiv die Arbeitsprozesse und trägt zur Sicherheit der Mitarbeiter bei.
