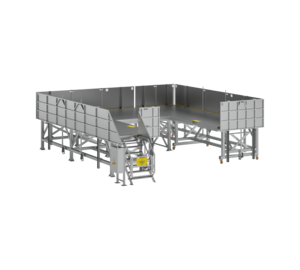

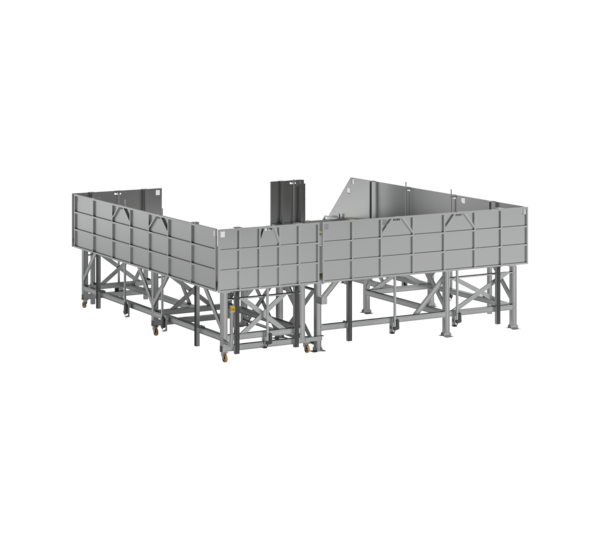

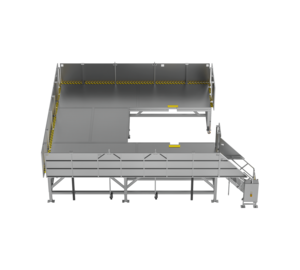

Arbeitsbühne mit elektrisch verstellbaren Geländern, teilweise fahrbar
Spezifikationen
Informationen
- Laufsteg: Plattformlänge (PFL): 7.450 mm
- Laufsteg: Plattformbreite (PFB): 2.350 mm
- Laufsteg: Plattformhöhe Oberk. (PFH): 1.700 mm (Geländer im abgesenkten Zustand 1.700 mm hoch (eben mit PFH)
- Laufsteg: Gesamtlänge (L): 7.600 mm
- Laufsteg: Gesamtbreite (B): 2.500 mm
- Laufsteg: Gesamthöhe (H): 2.800 mm
- Treppe: Stufenbreite: 1.000 mm
- Treppe: Belag: Alu gerieft
- Treppe: Neigung: 45°
- Treppe: Handlauf links starr (unterer Bereich): mit letzter Stufe bündig
- Treppe: Handlauf links klappbar (oberer Bereich): klappt mit Längsgeländer
- Treppe: Befestigung: Befestigungswinkel unten, ca. 30 Stück
- Treppengeländer: Rechte Längsseite absenkbar mit Linearmotor
- Treppengeländer: Beide Stirnseiten absenkbar mit Linearmotor
- Treppe / Besonderheit: Konturausschnitt rechte Längsseite: 500 mm lang, 210 mm breit, 1.450 mm vom Bühnenanfang gemessen
- Arbeitsbühne: Plattformlänge (PFL): 7.450 mm
- Arbeitsbühne: Plattformbreite (PFB): 2.350 mm
- Arbeitsbühne: Plattformhöhe Oberkante (PFH): 1.700 mm
- Arbeitsbühne: Gesamtbreite (B): 2.400 mm
- Arbeitsbühne: Fahrwerk: 3 Stück Stützrahmen mit Lenkrollen Ø 160 mm und Idealstopp
- Arbeitsbühne: Belag: Alu gerieft
- Arbeitsbühnengeländer: Rechte Längsseite absenkbar mit Linearmotor
- Arbeitsbühnengeländer: Beide Stirnseiten absenkbar mit Linearmotor
- Arbeitsbühne / Besonderheit: Konturausschnitt linke Längsseite: 500 mm lang, 210 mm breit, 1.450 mm vom Bühnenanfang gemessen
- Gesamtbreite der Konstruktion: 8.509 mm mit Schaltkasten
- Gesamtlänge der Konstruktion: 9.747 mm
- Flächenlast: 150 kg / m²
- Gesamtbelastung: 500 kg
- Stufenbelastung: 150 kg
- Personenzahl: 3
Kundenwunsch und Aufgabe
Unser Kunde benötigte eine spezialisierte Arbeitsbühne für die Wartung und Instandhaltung von gepanzerten Ketten- und Radfahrzeugen. Im Mittelpunkt stand die Notwendigkeit, den Turm eines Panzerfahrzeugs samt Waffe für Justierarbeiten sicher und ergonomisch auf einem Stahlgestell in der Bühnenmitte zu platzieren. Die Herausforderung lag in den räumlich beengten Verhältnissen und der Forderung nach einer flexiblen, sicheren und normkonformen Lösung für die umlaufenden Arbeiten an der Waffenanlage.
- Teilweise fahrbare Arbeitsplattform für Wartungsarbeiten an militärischen Fahrzeugen
- Koppelbare Bühnensegmente für flexible Arbeitsbereiche
- Elektrisch absenkbare Geländer zur Positionierung des Panzerturms
- Ergonomisches und sicheres Arbeitsumfeld für das Personal
- Stabile, zuverlässige Konstruktion, die den geltenden Normen entspricht
- Platzsparend konzipiert für enge Hallenverhältnisse
Unsere Lösung
Starre und fahrbare Arbeitsbühnen-Konzeption
Die Entwicklung einer starren Laufsteganlage mit einer angegliederten, fahrbaren Arbeitsbühne, die sich bei Bedarf koppeln lässt, bietet die geforderte Flexibilität. Die Zugänglichkeit wird durch einen treppenförmigen Aufgang mit rutschfestem Aluminiumbelag und eine funktionelle Laufstegkonstruktion aus stabilen Einzelmodulen sichergestellt.
Technische Ausführung und Anpassung
Die Arbeitsbühne präsentiert sich mit elektrisch absenkbaren Geländern, die durch Linearmotoren betrieben werden, um den Panzerturm problemlos in Position zu bringen. Ein innovatives System aus Steckern ermöglicht eine schnelle Verbindung der Bühnensegmente untereinander. Um ein höchstes Maß an Sicherheit zu gewährleisten, wurde die Bühne strebenfrei unterhalb und mit schützenden Lochblechen an den Geländern konstruiert.
Bedienung und Sicherheitssysteme
Der Schaltkasten, positioniert am Treppenaufgang, ist ausgestattet mit allen notwendigen Steuer- und Sicherheitselementen, inklusive Not-Aus und einer Störanzeige für maximale Betriebssicherheit. Zusätzliche Absicherung wird durch eine Sicherheitsfernbedienung mit Handsender für Not-Halt und ein Funk-Sicherheitsempfangsmodul geboten.
Spezifikationen und Belastbarkeit
Die Laufsteg- und Bühnenplattformen wurden für eine Flächenlast von 150 kg/m² und eine Gesamtbelastung von 500 kg konzipiert, was die Anforderungen des Kunden hinsichtlich Stabilität und Zuverlässigkeit erfüllt. Die Gesamtdimensionen ermöglichen trotz der Größe eine gute Manövrierbarkeit innerhalb der Wartungshalle.
Fazit
Unsere maßgeschneiderte Lösung erfüllt und übertrifft die speziellen Anforderungen des Kunden. Die teilweise fahrbare und koppelbare Arbeitsbühne mit elektrisch verstellbaren Geländern stellt sicher, dass die Wartungs- und Instandhaltungsarbeiten an militärischen Fahrzeugen sicher, ergonomisch und normgerecht durchgeführt werden können. Durch die hohe Flexibilität und Anpassbarkeit der Konstruktion wird ein effizienter Arbeitsablauf ermöglicht, der sowohl den Platz in der Halle optimal nutzt als auch die Sicherheit des Wartungspersonals gewährleistet.
