Drehkranzbühne

Kundenwunsch und Aufgabe

In einer Branche, in der Präzision und Effizienz von höchster Bedeutung sind, kam unser Kunde mit dem speziellen Wunsch auf uns zu, die Montageprozesse von Baggern zu optimieren. Das Ziel war es, eine Lösung zu entwickeln, die nicht nur die Einrüstzeiten der Bagger deutlich verkürzt, sondern auch die Arbeitsbedingungen für die Montageteams verbessert. Die Herausforderung bestand darin, eine Drehkranzbühne zu konstruieren, die sich nahtlos in bestehende Arbeitsabläufe einfügt und gleichzeitig neue Maßstäbe in puncto Ergonomie und Sicherheit setzt. Besonderer Wert wurde auf eine stabile und zuverlässige Konstruktion gelegt, die alle geltenden Normen nicht nur erfüllt, sondern übertrifft.

Die Bühne sollte nicht nur eine physische Plattform bieten, sondern auch als ein Katalysator für eine effizientere und sichere Arbeitsumgebung dienen. Ein wesentlicher Bestandteil der Aufgabenstellung war es daher, die Bühne so zu gestalten, dass sie eine schnelle Einrüstung des Baggers durch eine innovative, drehbare Plattform ermöglicht. Dabei sollte jeder Aspekt des Designs darauf abzielen, die Arbeit für die Mitarbeiter ergonomischer zu gestalten und die Unfallrisiken auf ein absolutes Minimum zu reduzieren. Dies erforderte einen kreativen Ansatz, um eine Konstruktion zu entwerfen, die sowohl in der Funktionalität als auch in der Handhabung neue Standards setzt.

• Einsatz einer Drehkranzbühne in der Baggermontage
• Schnelle und effiziente Einrüstung des Baggers
• Ermöglichung eines ergonomischen und sicheren Arbeitsumfeldes
• Stabile, zuverlässige und den Normen entsprechende Konstruktion

Unsere Lösung

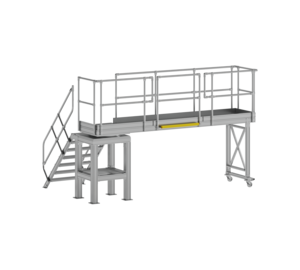

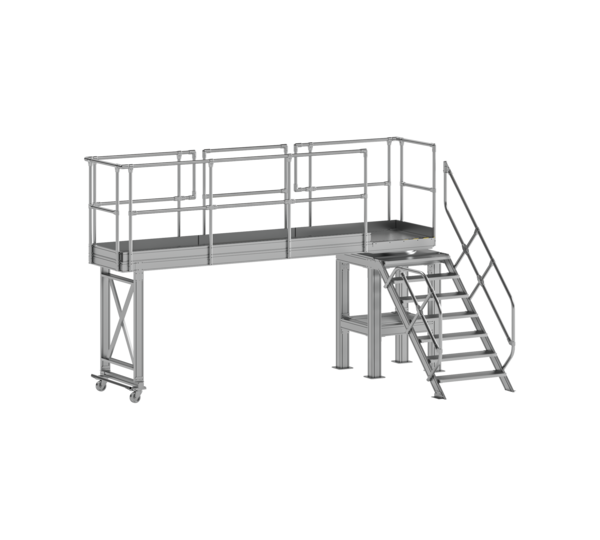

Plattform mit Aufstiegstreppe
Die Drehkranzbühne wurde mit einer bequemen Aufstiegstreppe ausgestattet, die sicher an der Stützkonstruktion des Drehkranzes befestigt ist und beidseitige Handläufe bietet.

Stabile Stützkonstruktion
Die solide Stützkonstruktion des Drehkranzes ist mit Bodenplatten befestigt und hält die drehbare Plattform, die an diesem Punkt verriegelt werden kann. Ein Stützkreuz mit Rollen an der Außenseite sorgt für zusätzliche Stabilität und Flexibilität.

Drehbare Plattform
Der Laufsteg ist um 360° schwenkbar und verfügt über eine Arretierung. Die Bedienung der schwenkbaren Plattform erfolgt manuell und kann in Ruhestellung über den Aufstieg geschwenkt werden.

Sicherheit im Fokus
Ein umlaufend starres Geländer sorgt für Sicherheit, während ein Segment des Geländers mittig an der produktzugewandten Seite abnehmbar ist, um den Zugang zu erleichtern. Der Plattformrahmen ist zusätzlich mit einem Schutzschlauch im Bereich des abnehmbaren Geländers versehen.

Technische Daten
Die Drehkranzbühne präsentiert sich mit einer rutschfesten Oberfläche dank des gerieften Alu-Belags. Mit einer Plattformlänge von 4100 mm, von denen 3300 mm schwenkbar sind, einer Plattformhöhe von 1600 mm und einer Breite von 850 mm, bietet sie ausreichend Raum für effizientes Arbeiten. Die Aufstiegstreppe ist ergonomisch mit einer Neigung von 45° und einer Stufenbreite von 800 mm konzipiert. Die maximale Belastung der Bühne beträgt 300 kg, was die Robustheit und Zuverlässigkeit unserer Konstruktion unterstreicht.

Fazit
Die maßgeschneiderte Drehkranzbühne bietet einen erheblichen Mehrwert für die Baggermontage. Durch die Kombination aus flexibler Drehbarkeit und ergonomischem Design verbessert unsere Lösung nicht nur die Effizienz des Montageprozesses, sondern stellt auch die Sicherheit und Zufriedenheit der Mitarbeiter in den Vordergrund. Die Drehkranzbühne steht als Synonym für eine innovative, sichere und normgerechte Arbeitsumgebung, die speziell auf die Bedürfnisse unserer Kunden zugeschnitten ist.
