Plattformtreppe fahrbar und koppelbar, mit stirnseitigem Geländer
Spezifikationen
Informationen
- Plattformtreppen: Plattformlänge (PFL): 1.230 mm
- Plattformtreppen: Plattformbreite (PFB): 1.050 mm / 850 mm
- Plattformtreppen: Plattformhöhe Oberkante (PFH): 2.800 mm
- Plattformtreppen: Gesamtbreite (B): ca. 1200 / 1050 mm
- Plattformtreppen: Stufenbreite (SB): 1.000 mm / 800 mm
- Plattformtreppen: Stufentiefe (ST): 300 mm
- Plattformtreppen: Neigung (W): 38°
- Plattformtreppen: Ausladung (A): ca. 4.200 mm
- Plattformtreppen: Mit Sicherungstüren
- Plattformtreppen - Fahrwerk: Bockrolle am Stützteil Ø 160 mm mit Idealstopp
- Plattformtreppen - Fahrwerk: Lenkrolle an der Treppe (1) Ø 160 mm
- Plattformtreppen - Fahrwerk: Fahrbalkenbreite (FB) bündig
- Plattformtreppen - Fahrwerk: Rollen für Betonboden
- Plattformtreppen: Belag: Alu gerieft
- Plattformtreppen: Handlauf und Geländer: starr, nur Geländer Stirnseite steckbar
- Plattformtreppen: Gummischutzschlauch an den längsseitigen Holmen und den Längsseiten der Plattform (beidseitig)
- Flächenlast: 1,5 kN/m²
- Stufenbelastung: 150 kg
- Plattformen: Plattformlänge (PFL): 3.060 mm
- Plattformen: Plattformbreite (PFB): 1.050 mm / 850 mm
- Plattformen: Plattformhöhe Oberkante (PFH): 2.800 mm
- Plattformen: Gesamtbreite (B): 1.150 mm / 1.050 mm
- Plattformen - Fahrwerk: 4 Lenkrollen Ø 160 mm mit Idealstopp
- Plattformen - Fahrwerk: Fahrbalkenbreite (FB) bündig
- Plattformen: Geländer: Bus abgewandte Seite starr, ab Höhe 550 mm Knieleiste nach innen klappbar, Stirnseite mit Aufnahme von steckbarem Geländer; Bus zugewandte Seite mit Gummischutzleiste
- Gesamtbelastung: 300 kg
Kundenwunsch und Aufgabe
Ein Hersteller von vollelektrischen Stadtbussen benötigte eine spezialisierte Arbeitsplattform für den Batterietausch. Die Anforderungen umfassten eine Plattformtreppe mit Sonderneigung für angenehmes Auf- und Absteigen, einen modularen Aufbau für unterschiedliche Fahrzeuggrößen, abklappbare Geländer für den Krantransport der Akkus, sowie eine ergonomische und sichere Arbeitsumgebung für die Mitarbeiter. Darüber hinaus war eine stabile, zuverlässige und normgerechte Ausführung essenziell.
- Arbeitsplattform für den Batterietausch bei elektrischen Stadtbussen
- Modulare und ergonomische Plattformtreppe
- Abklappbare Geländer für Kranarbeiten
- Stabile und normgerechte Konstruktion
Unsere Lösung
Modulare Plattformtreppe

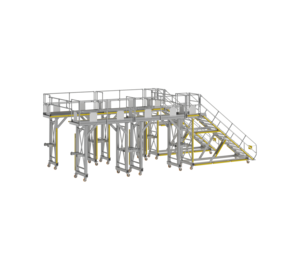

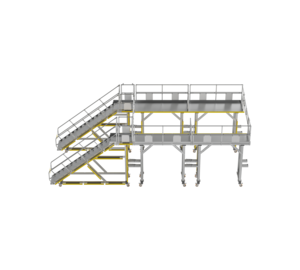

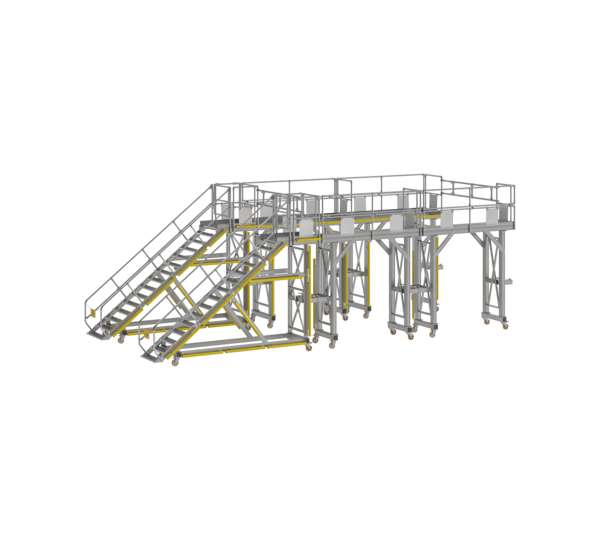

Wir entwickelten zwei Plattformtreppen und vier fahrbare Plattformen, die mittels Hakenspannern koppelbar sind. Jede Plattform verfügt über ein Spaltblech zum Übertritt und zusätzlich sind zwei einhängbare, teleskopierbare Geländer sowie vier steckbare Geländer an der Stirnseite jeder Plattform integriert. Die Treppen und Plattformen bieten eine angenehme Neigung von 38° und sind mit Sicherungstüren ausgestattet.
Technische Details
Die Plattform der Plattformtreppen weisen eine Länge von ca. 1200 mm und Breiten von ca.1000 mm bzw. 850 mm auf, mit einer Plattformhöhe von 2800 mm. Die Plattformen sind 3060 mm lang und in den Breiten 1050 mm bzw. 850 mm verfügbar, mit einer Gesamtbreite von 1150 mm bzw. 1050 mm. Beide Konstruktionen sind für eine Flächenlast von 1,5 kN/m² ausgelegt und können jeweils bis zu 150 kg pro Stufe belasten.
Sicherheits- und Komfortmerkmale
Alle Plattformen und Treppen verfügen über ein Fahrwerk mit Rollen, die für Betonböden geeignet sind. Die Geländer sind teilweise abklappbar und mit Gummischutzschläuchen ausgestattet, um das Fahrzeug vor Beschädigungen zu schützen. Der Belag besteht aus gerieftem Aluminium.
Fazit
Die fahrbare und koppelbare Plattformtreppe bietet eine flexible, sichere und ergonomische Lösung für den Batterietausch bei elektrischen Stadtbussen. Durch ihren modularen Aufbau, die anpassbaren Geländer und die stabile Konstruktion unterstützt sie effektiv die Wartungsarbeiten und trägt zur Steigerung der Arbeitssicherheit bei.
